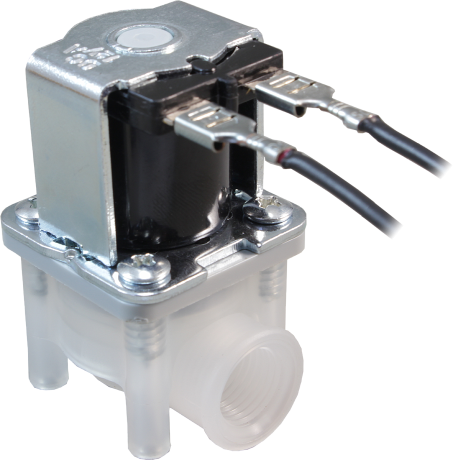

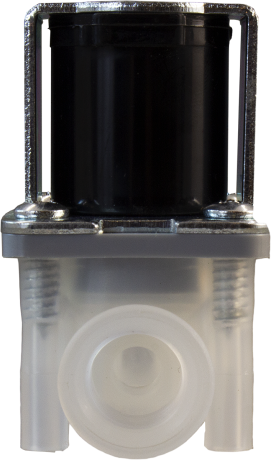

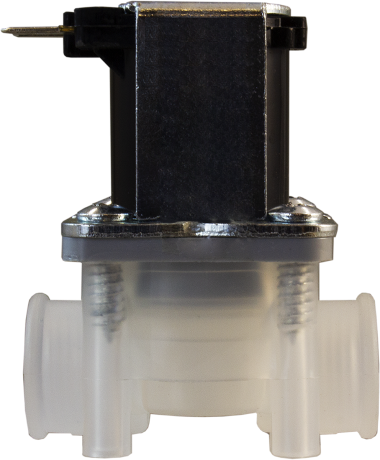

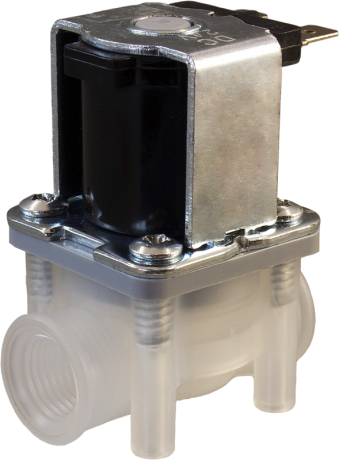

Клапан нормально открытый AR-YCWS10-02-22
Описание
Клапан соленоидный нормально открытый непрямого действия с диафрагмой AR-YCWS10-02-22 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер
- Ламели для подключения в комплекте
Принцип действия и область применения: Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
Технические характеристики:
| Параметр |
Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: полипропилен Уплотнения: NBR |
| Температура рабочей среды | −10...+80°С |
| Рабочее давление | 0,02...0,6 МПа |
| Диаметр условного прохода | 6,5 мм |
| Присоединение | Резьбовое K¼" |
| Катушка | SA41B, IP65 |
| Питание | =36 В, =24 В, =12 В, =6 В * Работа клапана с катушками на другие напряжения не гарантируется |
| Мощность |
5 Вт (DC) |
Модификации:
| Модель | Ду, мм | Kv, м³/ч |
Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCWS10-02-22-6,5-1/4-KLN | 6,5 | 0,85 | K¼" | 0,02 | 0,6 |
120 |
Расшифровка обозначения клапана AR-YCWS10-02-22-6,5-1/4-XYZ:
AR-YCWS10-02-22 – модель клапана.
6,5 – диаметр условного прохода в мм.
1/4 – диаметр присоединения в дюймах.
X – присоединение: K – коническая резьба NPT.
Y – материал корпуса: L –полипропилен.
Z – материал уплотнения: N – NBR.
| Габаритные размеры |
 |
