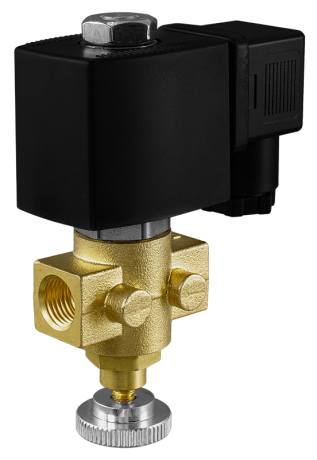

Клапан нормально закрытый AR-1ZH11
Описание
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-1ZH11 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Срабатывание при нулевом давлении
- Для ручного открытия клапана необходимо повернуть ручку против часовой стрелки, для ручного закрытия — по часовой стрелке
- Высокая частота срабатывания
- Долгий срок службы
Принцип действия и область применения: Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения
клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение этого типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Технические характеристики:
| Параметр |
Значение |
||
| Рабочая среда | Бытовой и природный газ, воздух |
||
| Материал | корпуса | Латунь |
|
| уплотнения | VITON |
||
| Температура рабочей среды | −10...+120°С | ||
| Рабочее давление | 0,0...0,2 МПа |
||
| Диаметр условного прохода | 6 мм | ||
| Присоединение | Резьбовое G¼" | ||
| Питание | ~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В, =6 В | ||
| Катушка | Мощность | AC | DC |
||||||
| ~380 В | ~220 В |
~110 В |
~36 В | ~24 В |
=24 В | =12 В |
=6 В |
||
| S91H IP54 |
10 ВА |
V | V | ||||||
| 20 ВА |
V | V | V | ||||||
| 14 Вт | V | V | V | ||||||
| ASE11H* IP65 | 4,5 ВА |
V | |||||||
| 8 Вт | V | V | |||||||
| ASEx543** IP65 | 23 ВА | V | V | V | |||||
| 13 Вт | V | V | |||||||
* Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
** Использование взрывозащищенной катушки ASEx543 может привести к уменьшению верхнего предела рабочего давления клапана.
Модификации:
| Модель | Ду, мм | Kv, м³/ч |
Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-1ZH11-6-1/4-GBV |
6 |
0,48 |
¼" | 0,0 | 0,2 | 435 |
Расшифровка обозначения на примере клапана AR-1ZH11-6-1/4-GBV:
AR-1ZH11 – модель клапана.
6 – Ду, мм (диаметр условного отверстия); 1/4 – размер резьбы, в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.
| Габаритные размеры |
 |
