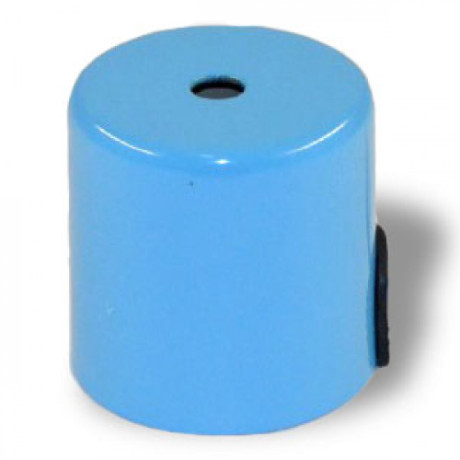

Катушка электромагнитная EA-0105 DC12V

Электромагнитная катушка предназначена для изменения положения «открыто» или «закрыто» главного исполнительного механизма (мембраны или поршня) электромагнитного клапана.

Соленоидная катушка имеет медную обмотку, защищенную композитным диэлектрическим составом, которая помещается в металлический или литой пластиковый корпус. В зависимости от условий эксплуатации, температуры окружающей среды до + 60°С, и температуры среды, которая протекает через клапан (пар, вода и др.), катушки имеют два исполнения: под пайку или с дин коннектером.

Из катушки под пайку, выведены два провода фаза/ноль для переменного тока (AC) или плюс и минус +/- для постоянного тока (DC). Катушки под пайку в основном используются для паровых клапанов.

Катушки с дин разъемом (DIN-43650A), имеют три контакта: центральный – заземление, правый и левый фаза/ноль или плюс/минус. Полярность значения не имеет, как для переменного, так и для постоянного тока.

Катушки для клапанов SMART всех серий имеют степень защиты IP65 (пылевлагонепроницаемые).

Электромагнитная катушка EA-0105 DC12V для пластиковых клапанов прямого действия SMART SP61353/SP61354/SP61355/SP61356 (НЗ), выполнена в металлическом корпусе, провода для подключения к источнику питания DC12V, один провод синего цвета, второй белого.

Напряжение: постоянный ток – DC12V; мощность: 5W;

Габариты размеры: LxH: Ø34х33 mm;

Диаметр штока - Ø11.5mm;

Допуск по напряжению: +/-10%;

Класс защиты: IP65.

Как опцию, для увеличения времени нахождения под напряжением электромагнитной катушки до 200 часов, и уменьшения ее энергопотребления и нагрева, можно использовать адаптер РТК-30.15 (регулятор тока катушки).
