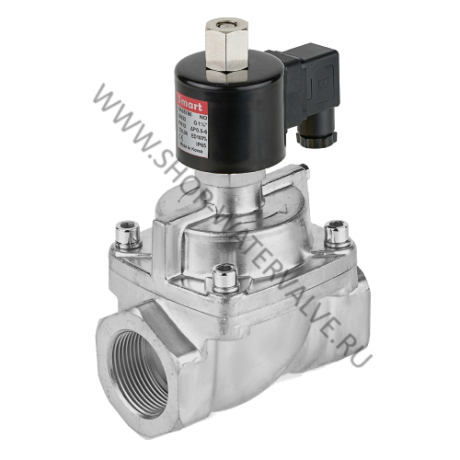

Клапан электромагнитный SMART SA5578S

Нормально-открытый «НО» клапан электромагнитный для пара SMART, серии SA5578S в корпусе из нержавеющей стали AISI 304, используется в промышленности для дистанционного управления движением среды в паропроводах, парогенераторах, в системах горячего водоснабжения и отопления. В частности (домашнем) сегменте для удаленного управления движением среды в котлах, бойлерах. Применяются для таких сред как пар, паровые смеси, горячая вода, с вязкостью не более 20 сСТ. Уплотнительное кольцо на поршне клапана выполнено из материала TEFLON, что позволяет применять клапан со средами температурный режим которых колеблется от +65 °С до +180 °С градусов.

Клапан электромагнитный паровой SMART, SA55782S, комплектуется соленоидными катушками серии «ER». На клапаны электромагнитные двухходовые 2/2 паровые, можно установить четыре вида катушек с напряжением: на переменный ток AC220V; AC24V и постоянный ток DC24V, DC12V степень защиты IP65.

Клапан электромагнитный латунный SMART, «НО», серии SA5578S имеет пилотный принцип действия, из этого следует, что он работает в системах, где присутствует постоянное давление не менее 0,5 бар. Максимальное рабочее давление клапана PN 12 бар, перепад давления 0,5-10 бар. Для данного клапана можно использовать такое понятие как клапан электромагнитный непрямого действия.

Рабочее положение данного клапана является нормально-открытым, т.е. клапан открыт без подачи на электромагнитную катушку напряжения и есть минимальный перепад давления 0,5 бар. В случае, если в системе на входе в клапан будет, отсутствовать давление или оно будет менее 0,5 бар, то поршень клапана останется, прижат к седлу усилием пружины 0,5 бар. При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер опускается и закрывает пилотный канал. Диаметр пилотного канала больше чем диаметр перепускного канала в поршне. Клапан закрывается при помощи пружины и давления среды на входе в клапан, которое попадает в над поршневое пространство через перепускной канал в поршне. Электромагнитный клапан будет находиться в закрытом состоянии до снятия напряжения с электромагнитной катушки.

Клапаны латунные паровые SMART, серии SA5578S однонаправленные и соответственно должны быть установлены по направлению движения среды. Для соблюдения этих условий на корпусе клапана имеется указатель в виде стрелки или надписи «IN» - вход или «OUT» - выход. Клапан монтируется на горизонтальный участок трубопровода, катушка клапана должна быть направленна вверх.
