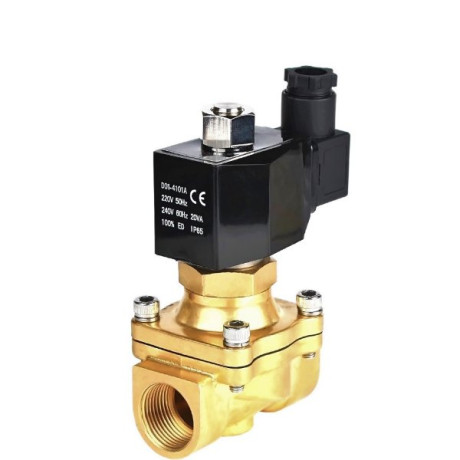

Электромагнитный клапан BRK-04

Нормально-открытый «НО» клапан электромагнитный BRK-04 в латунном корпусе, используется как в промышленности, так и в частном (домашнем) сегменте для дистанционного управления потоком среды, в частности в системах водоснабжения (холодного, горячего, технического), отопления, также для таких сред как воздух, газы, спирты, окислители, гликоля. Температура среды протекающей через клапан может быть от -20 °С до +120 °С градусов со штатной мембраной VITON. Как опцию можно приобрести мембрану NBR -10°С до +90°С, которая применима для таких сред как вода, воздух, дизельное топливо, масла и другие производные от нефтепродуктов, с вязкостью не более 20 сСТ.

Клапан электромагнитный латунный BRK-04, комплектуется соленоидными катушками серии «EU». На клапаны электромагнитные двухходовые 2/2 можно установить пять видов катушек с напряжением: на переменный ток AC220V; AC110V; AC24V и постоянный ток DC24V; DC12V, степень защиты IP65.

Клапан электромагнитный прямого действия, из этого следует, что он работает в системах, где не требуется присутствие постоянного давления, т.е. данный клапан можно использовать под самотеком. Максимальное рабочее давление клапана PN 10 бар, перепад давления 0-5 бар. Для данного клапана можно использовать такое понятие как клапан электромагнитный прямого действия.

Так как у данного клапана рабочее положение является нормально-открытым, без напряжения на электромагнитной катушке он открыт. Плунжер поднят, выравнивающий канал открыт. В случае если в системе есть давление, в над мембранном пространстве давление падает, т.к. выравнивающий канал больше в диаметре, чем перепускное отверстие. Таким образом, из-за разницы давлений мембрана поднимается вверх, и клапан находится в открытом положении. Если в системе нет давления, мембрану поднимает в верхнее положение подъемная пружина, закреплённая на плунжере, который в свою очередь изначально находится в верхнем положении. Электромагнитный клапан будет находиться в открытом состоянии до подачи напряжения на электромагнитную катушку.

При подаче напряжения на электромагнитную катушку клапана якорь сжимает подъемную пружину, возвратная пружина выталкивает шпиндель, который оказывает усилие на плунжер и закрывает выравнивающий канал. Мембрана прижимается к седлу за счет усилия возвратной пружины и перепада давления. Электромагнитный клапан будет находиться в закрытом состоянии до подачи напряжения на электромагнитную катушку.

Клапаны латунные BRK-04 однонаправленные и соответственно должны быть установлены по направлению движения среды. Для соблюдения этих условий на корпусе клапана имеется указатель в виде стрелки или надписи «IN» - вход или «OUT» - выход. Клапан монтируется на горизонтальный участок трубопровода,
