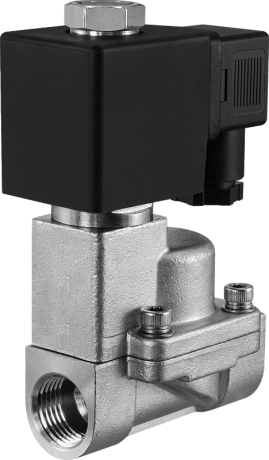

Клапан нормально открытый AR-YCP32
Описание
Клапан соленоидный нормально открытый непрямого действия с поршнем AR-YCP32 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Долгий срок службы уплотнителя PTFE в среде пара
- Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Работа при высоком давлении до 1,6 МПа
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения: Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
Технические характеристики:
| Параметр |
Значение |
| Рабочая среда | Пар, вода, горячая вода, масла, спирт |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+180°С |
| Температура окружающей среды | −30…+50°С |
| Рабочее давление | 0,05…1,6 MПa |
| Диаметр условного прохода | 12...50 мм |
| Присоединение | Резьбовое G⅜"...G2" |
| Катушка | AS21HT, IP65 |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность |
22 ВА (АС), 15 Вт (DC) |
Модификации:
| Модель | Ду, мм |
Kv, м³/ч |
Присоединение |
Pmin, МПа |
Pmax, МПа |
Вес, г |
| AR-YCP32-12-3/8-GSP | 12 |
3,8 |
G⅜" | 0,05 | 1,6 | 810 |
| AR-YCP32-15-1/2-GSP | 15 |
3,8 |
G½" |
810 |
||
| AR-YCP32-20-3/4-GSP | 20 |
8 |
G¾" |
1120 |
||
| AR-YCP32-25-1-GSP | 25 |
10 |
G1" |
1470 |
||
| AR-YCP32-32-1.1/4-GSP | 32 |
20 |
G1¼" |
2670 |
||
| AR-YCP32-40-1.1/2-GSP | 40 |
25 |
G1½" |
2460 |
||
| AR-YCP32-50-2-GSP |
50 |
41 |
G2" |
3590 |
Расшифровка обозначения на примере клапана AR-YCP32-12-3/8-XYZ:
AR-YCP32 – модель клапана.
12 – Ду, мм (диаметр условного отверстия).
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
| Габаритные размеры |
 |
| Размер, мм |
AR-YCP32-12 |
AR-YCP32-15 | AR-YCP32-20 | AR-YCP32-25 | AR-YCP32-32 | AR-YCP32-40 | AR-YCP32-50 |
| A |
113 |
124 | 127 | 140 | 165 | 173 |
176 |
| B | 48 |
48 | 60 | 72 | 95 | 96 |
120 |
| C | 75 |
75 | 84 | 102 | 129 | 130 |
155 |
| D |
13,5 | 13,5 | 15 | 20 | 28 | 28 |
34 |
| G | ⅜" |
½" | ¾" | 1" | 1¼" | 1½" | 2" |
