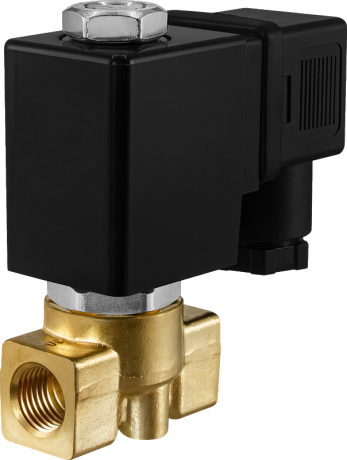

Клапан нормально закрытый AR-1F21 (AR-YCSL)
Описание
Клапан соленоидный нормально закрытый прямого действия с поршнем AR-1F21 (AR-YCSL) для управления потоком рабочей среды в трубопроводе
Особенности:
- Высокая скорость открытия/закрытия
- Срабатывание при нулевом давлении
- Подходит для создания водяных завес
- Долгий срок службы
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр |
Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: латунь Уплотнения: VITON |
| Температура рабочей среды | −10...+120°С |
| Рабочее давление | 0,0...0,1 МПа |
| Диаметр условного прохода | 5...10 мм |
| Присоединение | Резьбовое ¼" |
| Катушка | AS11H, IP65 Энергосберегающая ASE11H, IP65 |
| Питание | ~220 В, ~110 В*, ~24 В* =110 В*, =24 В, =12 В |
| Мощность |
AS11H: 22 ВА (AC), 13 Вт (DC) ASE11H: 4,5 ВА (AC), 8 Вт (DC) |
* Кроме ASE11H
Модификации:
| Модель | Ду, мм | Kv, м³/ч |
Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-1F21-5-1/4-GBV |
5 | 0,26 | ¼" | 0,0 | 0,1 | 335 |
| AR-1F21-6-1/4-GBV | 6 |
|||||
| AR-1F21-10-1/4-GBV | 10 |
1,45 |
Расшифровка обозначения на примере клапана AR-1F21-5-1/4-XYZ:
AR-1F21 – модель клапана.
5 – диаметр условного прохода в мм.
1/4 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.
| Габаритные размеры |
 |
