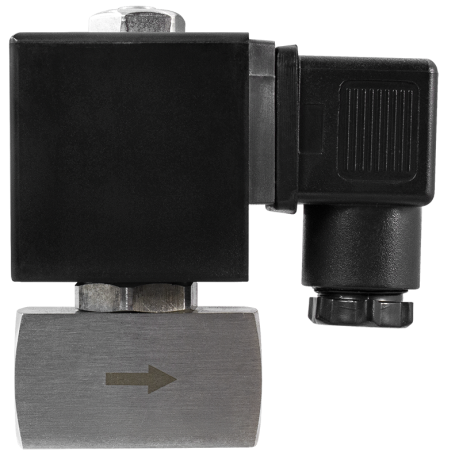

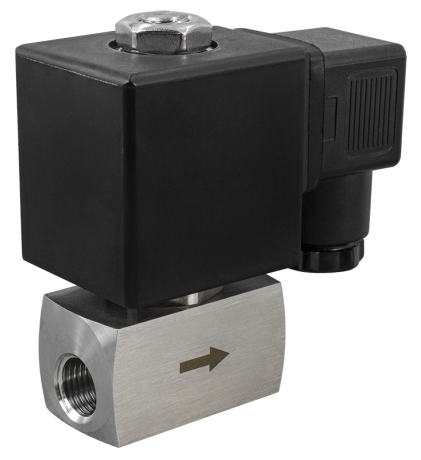

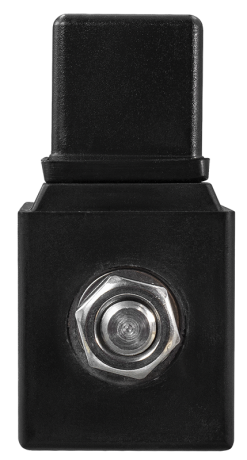

Клапан нормально закрытый AR-2Z21 (AR-YCE11)
Описание
Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем AR-2Z21 (AR-YCE11) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер
Принцип действия и область применения: Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр |
Значение |
|
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −20...+180°С | |
| Рабочее давление | 0...1,6 МПа | |
| Диаметр условного прохода | 8 мм, 9 мм | |
| Присоединение | Резьбовое G⅛", G¼", G⅜", G½" | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
|
| Катушка | Мощность | AC | DC | |||
| ~220 В | ~110 В | ~24 В | =24 В | =12 В | ||
| S21H IP65 |
22 ВА | V | V | V | ||
| 15 Вт | V | V | ||||
| ASEх282* IP65 |
24 ВА | V | V | V | ||
| 17 Вт | V | V | ||||
| ASEx1320* IP65 |
28 ВА | V | ||||
| 20 Вт | V | V | ||||
| ASE21H** IP65 |
5,5 ВА | V | ||||
| 10 Вт | V | V | ||||
*Взрывозащищенная катушка.
**Использование энергосберегающей катушки ASE21H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
Модификации:
| Модель | Ду, мм | Kv, м³/ч |
Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-2Z21-8-1/8-GSP |
8,0 | 0,68 |
⅛" | 0,0 | 1,6 |
420 |
| AR-2Z21-9-1/4-GSP | 9,0 |
¼" |
480 | |||
| AR-2Z21-9-3/8-GSP |
⅜" |
460 | ||||
| AR-2Z21-9-1/2-GSP |
½" |
500 |
Расшифровка обозначения на примере клапана AR-2Z21-8-1/8-XYZ:
AR-2Z21 – модель клапана.
8 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
| Габаритные размеры |
 |
| Размер, мм | AR-2Z21-8-1/8 | AR-2Z21-9-1/4 | AR-2Z21-9-3/8 | AR-2Z21-9-1/2 |
| A | 81,5 |
83,5 |
||
| B | 25 |
27 |
||
| C | 45 |
53 |
||
| D |
7,5 |
9 |
11 |
13,5 |
| E | 16 |
|||
| G |
⅛" |
¼" | ⅜" | ½" |
