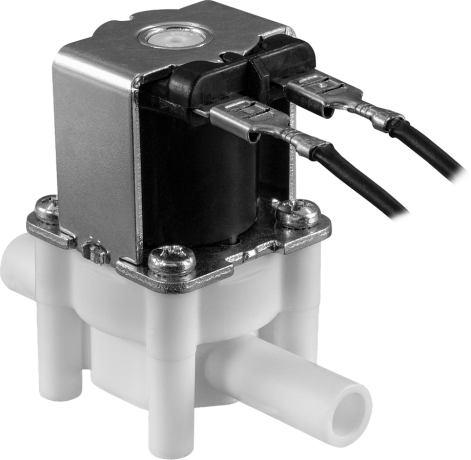

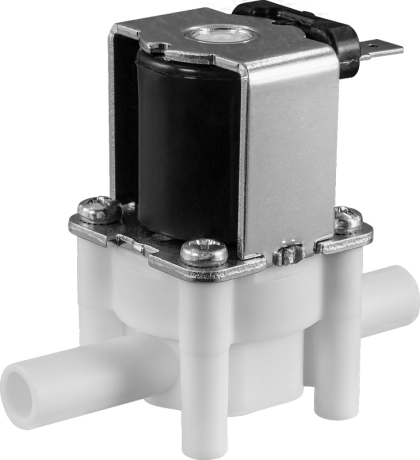

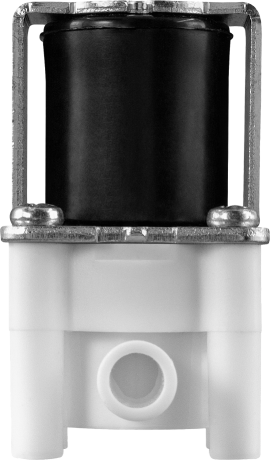

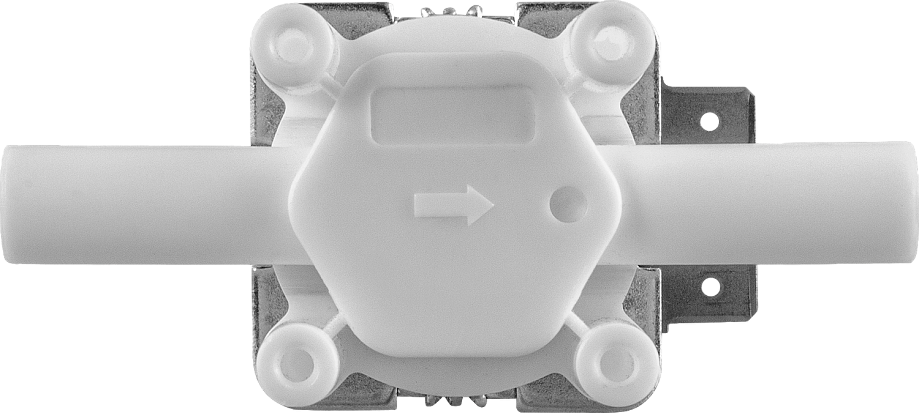

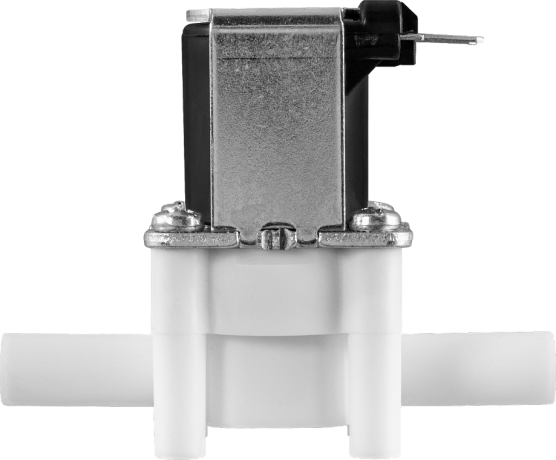

Клапан нормально закрытый AR-YCWS10-21P
Описание
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCWS10-21P предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Пониженное энергопотребление
- Компактный размер
- Ламели для подключения в комплекте
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда |
Вода, горячая вода, воздух, инертные газы, масла |
|
| Материал |
Корпуса |
Полиацеталь |
| Уплотнения |
NBR |
|
| Температура рабочей среды | −10...+80°С |
|
| Рабочее давление | 0,02...0,8 МПа |
|
| Диаметр условного прохода | 6 мм |
|
| Присоединение | 2 штуцера ∅ 9,5 мм |
|
| Катушка | SA41B, IP20 |
|
| Питание | ~220 В, ~110 В, ~24 В, =36 В, =24 В, =12 В, =6 В |
|
| Мощность | 5 ВА (AC), 5 Вт (DC) |
|
Модификации:
| Обозначение |
Ду, мм |
Kv, м³/ч |
Присоединение |
Pmin, МПа |
Pmax, МПа | Вес, г |
| AR-YCWS10-21P-6-d9,5-CLN |
6 |
0,85 |
2 штуцера ∅ 9,5 мм |
0,02 | 0,8 | 87 |
Расшифровка обозначения клапана AR-YCWS10-21P-6-d9,5-XYZ:
AR-YCWS10-21P – модель клапана.
6 – диаметр условного прохода в мм.
9,5 – внешний диаметр штуцера, мм.
X – присоединение: C – штуцер.
Y – материал корпуса: L – полиацеталь.
Z – материал уплотнения: N – NBR.
| Габаритные размеры |
 |
