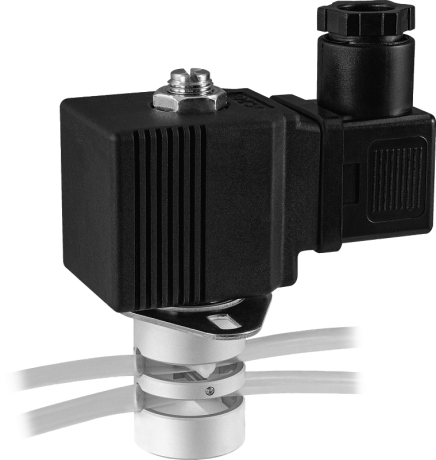

Клапан нормально закрытый/нормально открытый AR-2Q22
Описание
Клапан соленоидный нормально закрытый/нормально открытый прямого действия с поршнем пережимающий AR-2Q22 для управления потоком рабочей среды в двух трубках
Особенности:
- Подходит для использования с агрессивными или высокочистыми жидкостями в аналитических и медицинских приборах, а также в пищевой промышленности. Герметичное разделение механизма управления и жидкости внутри трубопровода предотвращает загрязнение частицами, вызванное трением движущихся частей, а также обеспечивает максимальную чистоту жидкостей
- Подходит для работы с трубками наружным диаметром до 6 мм из мягкого силикона или другого материала (твердостью по Шору до 50A)
- Рабочая среда может проходить в обоих направлениях
- Клапан прямого действия: для работы не требуется наличие давления в трубках
- Конструкция клапана исключает возникновение турбулентности или пустот и потери давления
- При установке на соединения входов двух трубопроводов клапан можно использовать как переключающий (среда продается одновеменно в обе трубки, в зависимости от наличия напряжения на катушке среда течет через верхнюю или нижнюю трубку)

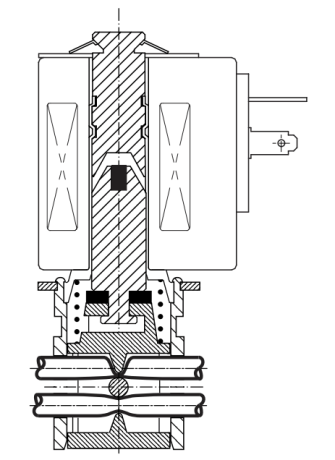

Принцип действия и область применения:
Соленоидный клапан, пережимающий две трубки (верхняя нормально закрытая, нижняя нормально открытая) — это клапан, который при отсутствии напряжения на его индукционной катушке закрыт для потока рабочей среды через верхнюю трубку и открыт для потока рабочей среды через нижнюю. При подаче напряжения на катушку магнитный клапан этого типа пережимает нижнюю трубку и освобождает верхнюю и остается в таком положении все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения верхняя трубка закрыта, нижняя – открыта.
Технические характеристики:
| Параметр | Значение | |||
| Рабочая среда | Агрессивные жидкости/газы, вода, воздух, инертные газы и пр. среды, пригодные к контакту с материалом используемых трубок |
|||
| Материал |
Корпуса | Алюминий, нержавеющая сталь |
||
| Прижимающей вставки | Нейлон |
|||
| Температура рабочей среды | Определяется свойствами трубок, по которой протекает среда (не входят в комплект поставки) |
|||
| Рабочее давление | 0,0...0,15 МПа |
|||
| Наружный диаметр трубки | до 6 мм |
|||
| Температура окружающей среды | −10...+60°С |
|||
| Катушка | AS10B, IP65 | AS24B, IP65 | ||
| Питание | =24 В, =12 В |
|||
| Мощность | 12 Вт | 15 Вт | ||
| Габаритные размеры | 83×48×54 мм |
|||
| Вес | 200 г | |||
Модификации:
| Обозначение |
Присоед. |
Pmin, МПа |
Pmax, МПа |
Вес, г |
| AR-2Q22-2d6-PA |
пережимной, две трубки диаметром до 6 мм |
0,0 |
0,15 |
200 |
Расшифровка обозначения на примере клапана AR-2Q22-2d6-XY:
AR-2Q22 – модель клапана.
6 – диаметр трубки в мм.
X – присоединение: P – пережимной.
Y – материал корпуса: A – алюминий, нержавеющая сталь.
| Габаритные размеры |
 |
