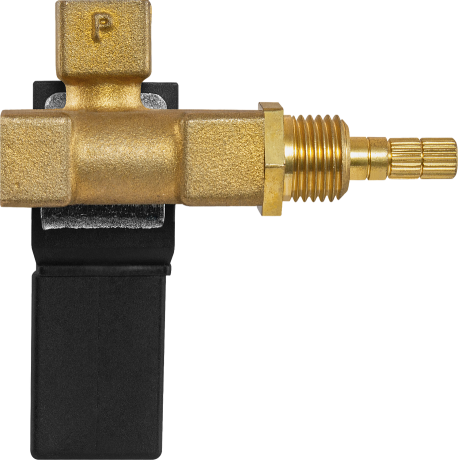

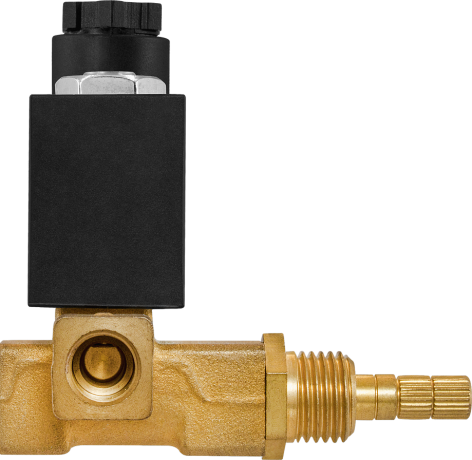

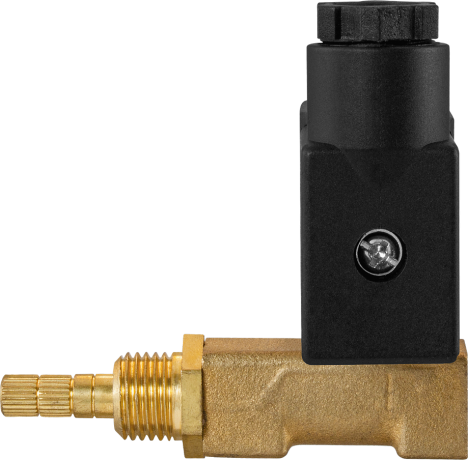

Клапан нормально закрытый AR-5531-03
Описание
Клапан соленоидный нормально закрытый прямого действия с поршнем с ручным регулированием Ду AR-5531-03 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Ручное регулирование Ду
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер
Принцип действия и область применения: Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт. В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр |
Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы |
| Материал | Корпуса: латунь Уплотнения: VITON |
| Температура рабочей среды | −10...+120°С |
| Рабочее давление | 0,0...0,6 МПа |
| Диаметр условного прохода | 0,75...2,8 мм |
| Присоединение | Резьбовое G⅛" |
| Катушка | SA11B; IP65 |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность |
6,4 ВА (АС), 6 Вт (DC) |
Модификации:
| Модель | Ду, мм | Kv, м³/ч |
Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-5531-03-2,8-1/8-GBV |
0,75...2,8 |
0,03...0,154 |
⅛" | 0,0 | 0,6 |
182 |
Расшифровка обозначения на примере клапана AR-5531-03-2,8-1/8-XYZ:
AR-5531-03 – модель клапана.
2,8 – максимальный диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.
| Габаритные размеры |
 |
