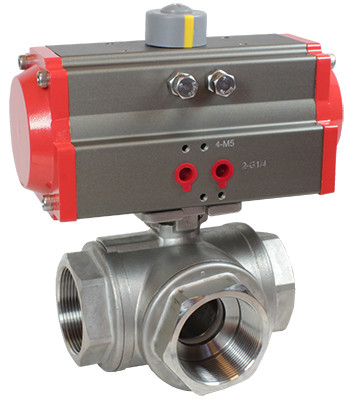

Кран шаровой КПР-Т3-L (L-тип) с пневмоприводом
В избранное К сравнению
New!
Описание
Кран шаровой трехходовой с пневмоприводом КПР-Т3-L предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Два исполнения привода
- Тонкость очистки воздуха: 30 мкм (5 мкм – при использовании позиционного электропневматического регулятора)
- Угол полного поворота: 90°
- Возможность установки на привод позиционного электропневматического регулятора ПЭР-1000Р
- Возможность установки на привод блока индикации положения БИП
- Бесшумная работа
- Долгий срок службы
- Внимание! Если у крана и привода различаются посадочные размеры, то для соединения потребуется монтажный комплект и переходники (не входят в комплект поставки). Менеджеры подбирают их дополнительно при заказе
Технические характеристики:
| Параметр |
Значение |
| Тип крана |
L (переключающий) |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус (крана) |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°С |
| Рабочее давление | 0,0…6,9 МПа (0,0…1,6 МПа — для пара) |
| Диаметр условного прохода | 8...100 мм |
| Присоединение крана |
Резьбовое G¼"...G4" |
| Модель пневмопривода |
ППР1, ППР2 |
Модификации:
| Модель |
Ду, мм |
Kv, м³/ч |
Присоединение |

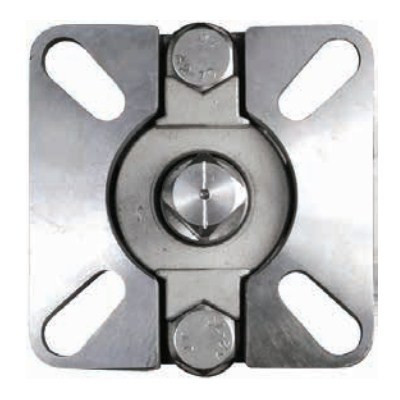

Посадочный размер, мм |
Вес, г |
| КПР-Т3-L-008/8-GSP |
8 |
5 |
¼" |
9×9 |
550 |
| КПР-Т3-L-015/11-GSP |
15 |
20 |
½" |
9×9 |
480 |
| КПР-Т3-L-020/14-GSP |
20 |
38 |
¾" |
9×9 |
680 |
| КПР-Т3-L-025/17-GSP | 25 |
69 |
1" |
11×11 |
930 |
| КПР-Т3-L-032/22-GSP | 32 |
93 |
1¼" |
11×11 |
2010 |
| КПР-Т3-L-040/28-GSP | 40 |
144 |
1½" |
14×14 |
3270 |
| КПР-Т3-L-050/35-GSP | 50 |
229 |
2" |
14×14 |
4320 |
| КПР-Т3-L-065/45-GSP | 65 |
404 |
2½" |
17×17 |
6660 |
| КПР-Т3-L-080/45-GSP | 80 |
573 |
3" |
17×17 |
9430 |
| КПР-Т3-L-100/70-GSP | 100 |
936 |
4" |
17×17 | 13 540 |
Расшифровка обозначения на примере крана КПР-Т3-L-008/8-XYZ:
КПР-Т3-L– модель крана.
008 – диаметр условного прохода.
8 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-Т3-L

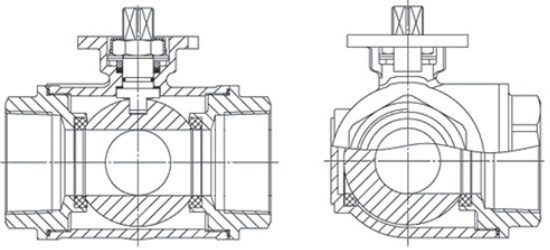

| Габаритные размеры |
 |
| Модель | Ду | Дэф, мм | G | Размеры, мм |
|||||||||||
| A1 |
E×E |
H |
h |
L |
L1 |
L2 | M×M | ∅ N |
∅ K |
||||||
| КПР-Т3-L-008/8 |
8 | 8 |
¼" | 64 |
44×44 |
34 |
12,5 |
71,5 |
34 |
58 |
9×9 |
36 (F03) |
42 (F04) | ||
| КПР-Т3-L-015/11 | 15 | 11 |
½" | 67 |
44×44 |
37 |
14 |
72 |
35 |
58 | 9×9 | 36 (F03) | 42 (F04) | ||
| КПР-Т3-L-020/14 | 20 | 14 |
¾" | 77,5 |
44×44 |
41 |
15 |
83,5 |
42 |
61 | 9×9 | 36 (F03) | 42 (F04) | ||
| КПР-Т3-L-025/17 | 25 | 17 |
1" | 83 |
48×48 |
49 |
12 |
89 |
45 |
68 |
11×11 | 42 (F04) |
50 (F05) | ||
| КПР-Т3-L-032/22 | 32 | 22 |
1¼" | 100 |
48×48 |
56 |
12 |
128 |
64 |
97 |
11×11 | 42 (F04) | 50 (F05) | ||
| КПР-Т3-L-040/28 | 40 | 28 |
1½" | 131 |
71×71 |
70 |
22 |
124 |
65 |
102,5 | 14×14 | 50 (F05) |
70 (F07) |
||
| КПР-Т3-L-050/35 | 50 | 35 |
2" | 138 |
71×71 |
75 |
17 |
149 |
83 |
120 | 14×14 | 50 (F05) |
70 (F07) |
||
| КПР-Т3-L-065/45 | 65 | 45 |
2½" | 164 |
96×96 |
90 |
20 |
176 |
90 |
142 | 17×17 | 70 (F07) |
102 (F10) |
||
| КПР-Т3-L-080/45 | 80 | 45 |
3" | 182 |
95×95 |
110 |
17,5 |
200 |
100 |
166 | 17×17 | 70 (F07) | 102 (F10) |
||
| КПР-Т3-L-100/70 | 100 | 70 |
4" | 207 |
96×96 |
113 |
20 |
235 |
112 |
195 | 17×17 | 70 (F07) |
102 (F10) |
||
Характеристики
Тип привода
Пневмопривод
Материал корпуса
Нержавеющая сталь AISI-304
Уплотнение
PTFE
Тип присоединения
Муфтовый (резьбовой)
Давление
16 бар (1,6 МПа)
Температура
−10...+120°C
