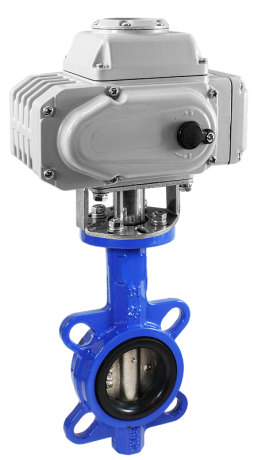

Дисковый поворотный затвор КПР-Б7 с электроприводом ЭПР7У
В избранное К сравнению
New!
Описание
Дисковый поворотный затвор КПР-Б7 с электроприводом ЭПР7У предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Аналоговый сигнал обратной связи 4...20 мА (для передачи информации о положении вала привода в систему управления)
- Угол полного поворота: 90°
- Бесшумная работа
- Долгий срок службы
- Простая установка
- Поставляется в сборе с монтажным крепежом КМКУ и переходником ПМКУ
Для защиты прибора от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков
Технические характеристики:
| Параметр |
Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, природный газ, азотная кислота, уксус |
| Материал |
Корпуса: чугун Диска: чугун Уплотнения: EPDM |
| Температура рабочей среды |
−10...+120°C |
| Рабочее давление | 0,0...1,6 МПа |
| Диаметр условного прохода | 50...150 мм |
| Присоединение затвора |
межфланцевое |
| Стандарт присоединения крана к приводу |
ISO5211 |
| Модель электропривода | ЭПР7У |
| Питание электропривода | ~220 В, =24 В |
Модификации:
| Модель |
Ду, мм |
Kv, м³/ч |
Присоединение |
Посадочный размер, мм |
Вес, г |
| КПР-Б7-050 WYZ |
50 |
105 |
W2" |
11×11 |
2290 |
| КПР-Б7-065 WYZ |
65 |
176 |
W2½" |
11×11 |
3027 |
| КПР-Б7-080 WYZ | 80 |
265 |
W3" |
11×11 |
3041 |
| КПР-Б7-100 WYZ | 100 | 594 | W4" | 11×11 | 4442 |
| КПР-Б7-125 WYZ | 125 | 950 | W5" | 14×14 | 6100 |
| КПР-Б7-150 WYZ | 150 | 1622 | W6" | 14×14 | 7520 |
Расшифровка обозначения на примере затвора КПР-Б7-050 XYZ:
КПР-Б7 – модель затвора.
050 – Ду, мм (диаметр условного отверстия).
X – присоединение: W – межфланцевое.
Y – материал корпуса: H – чугун.
Z – материал уплотнения: E – EPDM
Таблица выбора привода для крана КПР-Б7
| Габаритные размеры |
 |
| Модель | Размеры, мм |
|||||||||||
| DN |
D1 |
D2 |
H |
h |
L |
n-∅ d |
n-∅ d2 |
H×H |
∅ E |
∅ K |
||
| КПР-Б7-050 |
50 |
125 |
53 |
80 |
14 |
42 |
4-18 |
4-10 |
11×11 |
70 (F07) |
90 |
|
| КПР-Б7-065 |
65 |
145 |
64,5 |
89 |
14 |
45 |
4-18 |
4-10 |
11×11 |
70 (F07) |
90 |
|
| КПР-Б7-080 |
80 |
160 |
79 |
95 |
14 |
45 |
8-18 |
4-10 |
11×11 |
70 (F07) |
90 |
|
| КПР-Б7-100 |
100 |
180 |
104 |
114 |
14 |
52 |
8-18 |
4-10 |
11×11 |
70 (F07) |
90 |
|
| КПР-Б7-125 |
125 |
210 |
123 |
127 |
17 |
54 |
8-18 |
4-10 |
14×14 |
70 (F07) |
90 |
|
| КПР-Б7-150 |
150 |
240 |
156 |
139 |
17 |
56 |
8-22 |
4-10 |
14×14 |
70 (F07) |
90 |
|
Характеристики
Материал корпуса
Чугун
Уплотнение
EPDM
Тип присоединения
Межфланцевый
Температура
−10...+120°C
