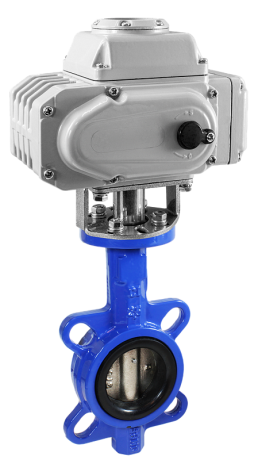

Дисковый поворотный затвор КПР-Б7 с электроприводом ЭПР7
В избранное К сравнению
New!
Описание
Дисковый поворотный затвор КПР-Б7 с электроприводом ЭПР7 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Угол полного поворота: 90°
- Бесшумная работа
- Долгий срок службы
- Простая установка
- Поставляется в сборе с монтажным крепежом КМКУ и переходником ПМКУ
Для защиты прибора от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, природный газ, азотная кислота, уксус |
| Материал | Корпуса: чугун Диска: чугун Уплотнения: EPDM |
| Температура рабочей среды | −10...+120°C |
| Рабочее давление | 0,0...1,6 МПа |
| Диаметр условного прохода | 50...150 мм |
| Присоединение затвора | межфланцевое |
| Стандарт присоединения крана к приводу | ISO5211 |
| Модель электропривода | ЭПР7 |
| Питание электропривода | ~220 В, =24 В |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-Б7-050 WYZ | 50 | 105 | W2" | 11×11 | 2290 |
| КПР-Б7-065 WYZ | 65 | 176 | W2½" | 11×11 | 3027 |
| КПР-Б7-080 WYZ | 80 | 265 | W3" | 11×11 | 3041 |
| КПР-Б7-100 WYZ | 100 | 594 | W4" | 11×11 | 4442 |
| КПР-Б7-125 WYZ | 125 | 950 | W5" | 14×14 | 6100 |
| КПР-Б7-150 WYZ | 150 | 1622 | W6" | 14×14 | 7520 |
Расшифровка обозначения на примере затвора КПР-Б7-050 XYZ:
КПР-Б7 – модель затвора.
050 – Ду, мм (диаметр условного отверстия).
X – присоединение: W – межфланцевое.
Y – материал корпуса: H – чугун.
Z – материал уплотнения: E – EPDM
Таблица выбора привода для крана КПР-Б7
| Габаритные размеры |
 |
| Модель | Размеры, мм |
|||||||||||
| DN | D1 | D2 | H | h | L | n-∅ d | n-∅ d2 | H×H | ∅ E | ∅ K |
||
| КПР-Б7-050 | 50 | 125 | 53 | 80 | 14 | 42 | 4-18 | 4-10 | 11×11 | 70 (F07) | 90 |
|
| КПР-Б7-065 | 65 | 145 | 64,5 | 89 | 14 | 45 | 4-18 | 4-10 | 11×11 | 70 (F07) | 90 |
|
| КПР-Б7-080 | 80 | 160 | 79 | 95 | 14 | 45 | 8-18 | 4-10 | 11×11 | 70 (F07) | 90 |
|
| КПР-Б7-100 | 100 | 180 | 104 | 114 | 14 | 52 | 8-18 | 4-10 | 11×11 | 70 (F07) | 90 |
|
| КПР-Б7-125 | 125 | 210 | 123 | 127 | 17 | 54 | 8-18 | 4-10 | 14×14 | 70 (F07) | 90 |
|
| КПР-Б7-150 | 150 | 240 | 156 | 139 | 17 | 56 | 8-22 | 4-10 | 14×14 | 70 (F07) | 90 |
|
Характеристики
Материал корпуса
Чугун
Уплотнение
EPDM
Тип присоединения
Межфланцевый
Температура
−10...+120°C
