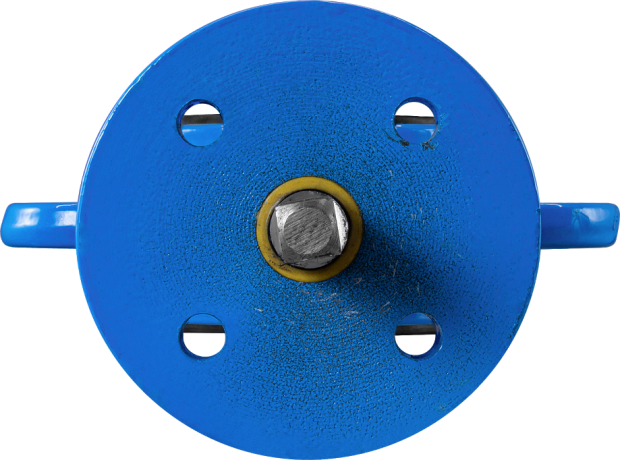

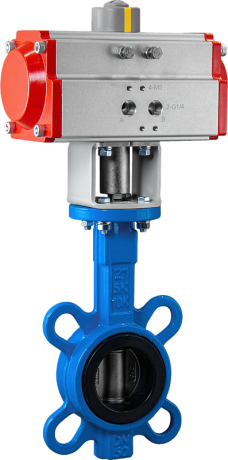

Дисковый поворотный затвор КПР-Б8 с пневмоприводом
В избранное К сравнению
New!
Описание
Дисковый поворотный затвор КПР-Б8 с пневмоприводом предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Два исполнения привода
- Тонкость очистки воздуха: 30 мкм (5 мкм – при использовании позиционного электропневматического регулятора)
- Угол полного поворота: 90°
- Возможность установки на привод позиционного электропневматического регулятора ПЭР-1000Р
- Возможность установки на привод блока индикации положения БИП
- Бесшумная работа
- Долгий срок службы
- Простая установка

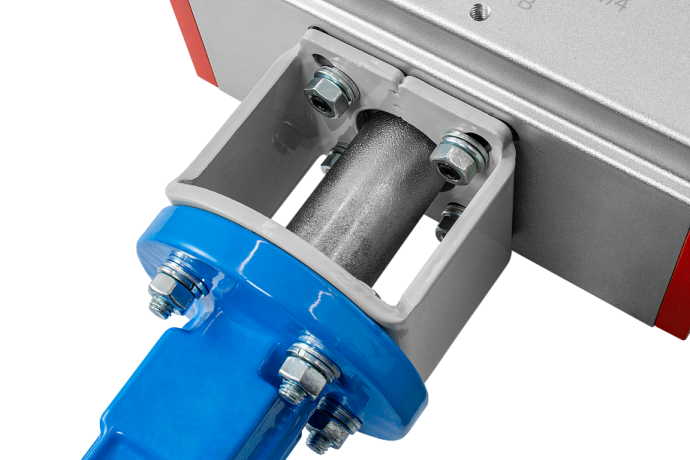

- Поставляется в сборе с монтажным крепежом КМКУ и переходником ПМКУ
Технические характеристики:
| Параметр |
Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, природный газ, азотная кислота, уксус |
| Материал |
Корпуса: чугун Диска: чугун Уплотнения: EPDM |
| Температура рабочей среды |
−10...+120°C |
| Рабочее давление | 0,0...1,6 МПа |
| Диаметр условного прохода | 50...150 мм |
| Присоединение затвора |
межфланцевое |
| Стандарт присоединения крана к приводу |
ISO5211 |
| Модель пневмопривода |
ППР1, ППР2 |
Модификации:
| Модель |
Ду, мм |
Kv, м³/ч |
Присоединение |
Посадочный размер, мм |
Вес, г |
| КПР-Б8-050-WHE | 50 | 105 | W2" | 9×9 | 4800 |
| КПР-Б8-100-WHE | 100 | 594 | W4" | 11×11 | 3940 |
| КПР-Б8-150-WHE | 150 | 1622 | W6" | 14×14 | 14350 |
Расшифровка обозначения на примере затвора КПР-Б8-050 XYZ:
КПР-Б8 – модель затвора.
050 – Ду, мм (диаметр условного отверстия).
X – присоединение: W – межфланцевое.
Y – материал корпуса: H – чугун.
Z – материал уплотнения: E – EPDM
Таблица выбора привода для затвора КПР-Б8
| Габаритные размеры |
 |
| Модель |
|||||||||||
| Dn | Размеры, мм | ||||||||||
| D1 | D2 | H | h | L | n-∅ d | n-∅ d2 | H×H | ∅ E | ∅ K | ||
| КПР-Б8-050 | 50 | 89 | 51 | 68 | 20 | 46 | 4-16 | 4-7 | 9×9 | 50 (F05) | 76 |
| КПР-Б8-100 | 100 | 150 | 104 | 109 | 19 | 51 | 4-18 | 8-10 | 11×11 | 70 (F07) | 90 |
| КПР-Б8-150 | 150 | 204 | 155 | 138 | 24 | 60 | 4-20 | 8-10 | 14×14 | 70 (F07) | 90 |
Характеристики
Тип привода
Пневмопривод
Материал диска
Чугун
Материал корпуса
Чугун
Уплотнение
EPDM
Тип присоединения
Межфланцевый
Давление
16 бар (1,6 МПа)
Температура
−10...+120°C
