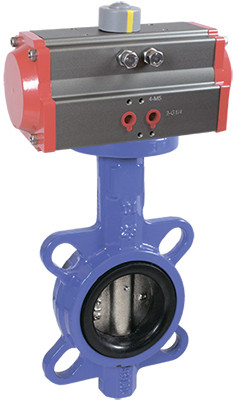

Дисковый поворотный затвор КПР-Б7 с пневмоприводом
В избранное К сравнению
New!
Описание
Дисковый поворотный затвор с пневмоприводом КПР-Б7 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Два исполнения привода
- Тонкость очистки воздуха: 30 мкм (5 мкм – при использовании позиционного электропневматического регулятора)
- Угол полного поворота: 90°
- Возможность установки на привод позиционного электропневматического регулятора ПЭР-1000Р
- Возможность установки на привод блока индикации положения БИП
- Бесшумная работа
- Долгий срок службы
- Простая установка
- Внимание! Если у крана и привода различаются посадочные размеры, то для соединения потребуется монтажный комплект и переходники (не входят в комплект поставки). Менеджеры подбирают их дополнительно при заказе
Технические характеристики:
| Параметр |
Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, природный газ, азотная кислота, уксус |
| Материал |
Корпуса: чугун Диска: чугун Уплотнения: EPDM |
| Температура рабочей среды |
−10...+120°C |
| Рабочее давление | 0,0...1,6 МПа |
| Диаметр условного прохода | 50...1000 мм |
| Присоединение затвора |
межфланцевое |
| Стандарт присоединения крана к приводу |
ISO5211 |
| Модель пневмопривода |
ППР1, ППР2 |
Модификации:
| Модель |
Ду, мм |
Kv, м³/ч |
Присоединение |
Посадочный размер, мм |
Вес, г |
| КПР-Б7-050 WYZ |
50 |
105 |
W2" |
11×11 |
2290 |
| КПР-Б7-065 WYZ |
65 |
176 |
W2,5" |
11×11 |
3027 |
| КПР-Б7-080 WYZ | 80 |
265 |
W3" |
11×11 |
3041 |
| КПР-Б7-100 WYZ | 100 |
594 |
W4" |
11×11 |
4442 |
| КПР-Б7-125 WYZ | 125 |
950 |
W5" |
14×14 |
6100 |
| КПР-Б7-150 WYZ | 150 |
1622 |
W6" |
14×14 | 7520 |
| КПР-Б7-200 WYZ | 200 |
2957 |
W8" | 17×17 | 12 330 |
| КПР-Б7-250 WYZ | 250 |
4711 |
W10" | 22×22 |
18 800 |
| КПР-Б7-300 WYZ | 300 |
7126 |
W12" | 22×22 |
29 450 |
| КПР-Б7-350 WYZ | 350 |
10 205 |
W14" | 22×22 | 41 300 |
| КПР-Б7-400 WYZ | 400 |
13 950 |
W16" | 27×27 |
61 000 |
| КПР-Б7-450 WYZ | 450 |
18 232 |
W18" | 27×27 | 79 000 |
| КПР-Б7-500 WYZ | 500 |
22 937 |
W20" | 36×36 |
128 000 |
| КПР-Б7-600 WYZ | 600 |
34 429 |
W24" | 36×36 |
188 000 |
Расшифровка обозначения на примере затвора КПР-Б7-050 XYZ:
КПР-Б7 – модель затвора.
050 – Ду, мм (диаметр условного отверстия).
X – присоединение: W – межфланцевое.
Y – материал корпуса: H – чугун.
Z – материал уплотнения: E – EPDM
Таблица выбора привода для крана КПР-Б7
| Габаритные размеры |
 |
| Модель | Размеры, мм |
|||||||||||
| ISO 5211 |
Dn |
D1 |
D2 |
H |
h |
L |
n-∅ d |
n-∅ d2 |
H×H |
∅ E |
∅ K |
|
| КПР-Б7-050 |
F07 |
50 |
125 |
53 |
80 |
14 |
42 |
4-18 |
4-10 |
11×11 |
70 |
90 |
| КПР-Б7-065 |
F07 |
65 |
145 |
64,5 |
89 |
14 |
45 |
4-18 |
4-10 |
11×11 |
70 |
90 |
| КПР-Б7-080 |
F07 |
80 |
160 |
79 |
95 |
14 |
45 |
8-18 |
4-10 |
11×11 |
70 |
90 |
| КПР-Б7-100 |
F07 |
100 |
180 |
104 |
114 |
14 |
52 |
8-18 |
4-10 |
11×11 |
70 |
90 |
| КПР-Б7-125 |
F07 |
125 |
210 |
123 |
127 |
17 |
54 |
8-18 |
4-10 |
14×14 |
70 |
90 |
| КПР-Б7-150 |
F07 |
150 |
240 |
156 |
139 |
17 |
56 |
8-22 |
4-10 |
14×14 |
70 |
90 |
| КПР-Б7-200 |
F10 |
200 |
295 |
202,5 |
175 |
22 |
61 |
8-22 |
4-12 |
17×17 |
102 |
125 |
| КПР-Б7-250 |
F10 |
250 |
350 |
250,5 |
203 |
25 |
66 |
12-22 |
4-12 |
22×22 |
102 |
125 |
| КПР-Б7-300 |
F10 |
300 |
400 |
302 |
242 |
25 |
76,5 |
12-22 |
4-12 |
22×22 |
102 |
125 |
| КПР-Б7-350 |
F10 |
350 |
460 |
333 |
267 |
25 |
77 |
16-22 |
4-12 |
22×22 |
102 |
125 |
| КПР-Б7-400 |
F14 |
400 |
515 |
390 |
309 |
40 |
86 |
16-26 |
4-18 |
27×27 |
140 |
175 |
| КПР-Б7-450 |
F14 |
450 |
565 |
440,5 |
328 |
40 |
106 |
20-26 |
4-18 |
27×27 |
140 |
175 |
| КПР-Б7-500 |
F14 |
500 |
620 |
491,5 |
361 |
50 |
130 |
20-26 |
4-18 |
36×36 |
140 |
175 |
| КПР-Б7-600 | F16 |
600 |
725 |
592,5 |
459 |
60 |
151 |
20-30 |
4-22 |
36×36 |
165 |
210 |
Характеристики
Материал корпуса
Чугун
Уплотнение
EPDM
Тип присоединения
Межфланцевый
Давление
16 бар (1,6 МПа)
Температура
−10...+120°C
