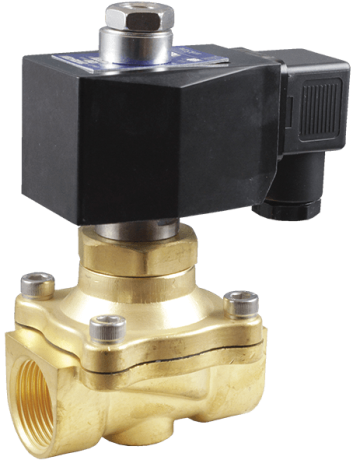

Клапан нормально открытый AR-2W12 купить в интернет-магазине KlapanShop

New!

Клапан соленоидный нормально открытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе НО (нормально открытый) Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, спирт Температура рабочей среды: −10...+120°С Рабочее давление: 0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред) Диаметр условного прохода: 12...50 мм Материал корпуса: латунь, нержавеющая сталь Материал уплотнения: VITON, EPDM Присоединение: резьбовое G⅜"...G2"

подробнее

Пропускная способность м³/ч:5

Серия:AR-2W

Особенности:Для воды и воздуха

Принцип действия:Прямого действия

Материал корпуса:Латунь

Тип механизма:Мембранный

Все характеристики

Категории: Клапаны Электромагнитные

Поделиться в соцсетях:

Резьба:

Напряжение катушки:

В наличии

Товар с выбранным набором характеристик недоступен для покупки

7 500 ₽

Описание

Клапан соленоидный нормально открытый прямого действия с диафрагмой AR-2W12 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Cрабатывание при нулевом давлении
Высокая частота срабатывания
В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму, ориентируясь на ду клапана

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

Принцип действия и область применения:Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла, спирт
Материал	Корпуса: латунь, нержавеющая сталь Уплотнения: VITON, EPDM
Температура рабочей среды	−10...+120°С Для рабочих сред при температуре от −10 до +5°С предпочтительнее выбирать EPDM
Рабочее давление	0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред)
Диаметр условного прохода	12...50 мм
Присоединение	Резьбовое G⅜"...G2"
Питание	~220 В, ~110 В, ~24 В, =110 В, =24 В, =12 В, =6 В

Ду, мм	Катушка	Мощность	AC			DC
Ду, мм	Катушка	Мощность	~220 В	~110 В	~24 В	=110 В	=24 В	=12 В	=6 В
12...25	S51H IP65	40 ВА	V	V	V
	S51H IP65	30 Вт				V	V	V
	ASEx282* IP65	24 ВА	V	V	V
	ASEx282* IP65	17 Вт					V	V
32...50	Y71H IP54	28 ВА	V	V
		21,5 Вт					V
		36 Вт						V
	Y21H IP54	20 Вт					V	V	V

* Использование взрывозащищенных катушек ASEx282 может привести к уменьшению верхнего предела рабочего давления клапана

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Латунь	Сталь
AR-2W12-12-3/8-GYZ	12	3,8	⅜"	0,0	1,0	850	800
AR-2W12-15-1/2-GYZ	15	3,8	½"			910	950
AR-2W12-20-3/4-GYZ	20	8	¾"			990	990
AR-2W12-25-1-GYZ	25	10	1"			1473	1300
AR-2W12-32-1.1/4-GYZ	32	20	1¼"			2120	1950
AR-2W12-40-1.1/2-GYZ	40	25	1½"			2620	2400
AR-2W12-50-2-GYZ	50	41	2"			3550	4280

Расшифровка обозначения на примере клапана AR-2W12-12-3/8-XYZ:
AR-2W12 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON, E – EPDM.

Габаритные размеры для Ду=12...25 мм

Размер, мм	AR-2W12-12		AR-2W12-15		AR-2W12-20		AR-2W12-25
Материал корпуса	Латунь	Сталь	Латунь	Сталь	Латунь	Сталь	Латунь	Сталь
A	118	122	118	122	125	130	138	138
B	58	55	58	55	55	55	78	78
C	67	69	67	69	69	72	98	98
D	12	13	12	13	17	15	19	19
G	⅜"		½"		¾"		1"
Вес, кг	0,85	0,8	0,91	0,95	0,99	0,99	1,473	1,3

Габаритные размеры для Ду=32...50 мм

Размер, мм	AR-2W12-32		AR-2W12-40		AR-2W12-50
Материал корпуса	Латунь	Сталь	Латунь	Сталь	Латунь	Сталь
A	167	162	175	175	193	195
B	85	86	95	95	120	125
C	114	117	122	122	161	170
D	25	23	30	30	36	36
G	1¼"		1½"		2"
Вес, кг	2,12	1,95	2,62	2,4	3,55	4,28
