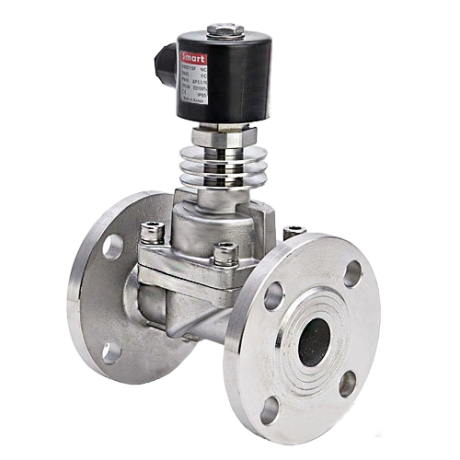

Клапан электромагнитный SMART HX5571F

Клапан электромагнитный SMART HX5571F
Пропускная способность м³/ч:13.92
Серия катушки:ER
Серия:HX5571
Особенности:Нержавеющие
Производитель:Smart
Тип присоединения:Фланцевый
Все характеристики

Диаметр:

Напряжение катушки:

В наличии
Товар с выбранным набором характеристик недоступен для покупки
46 620

Описание

Нормально-закрытый «НЗ» клапан электромагнитный для пара SMART, серии HX5571F в корпусе из нержавеющей стали AISI 304 (08Х18Н10), с фланцевым присоединением ДУ 25, используется в химической промышленности и других отраслях, для дистанционного управления движением среды в паропроводах, парогенераторах, котельных, в системах горячего водоснабжения и отопления. Применяется для таких сред как вода, пар, пароводяная смесь, воздуха, газа, масел, антифризов, спиртов, растворителей, кислот, нефтепродуктов с вязкостью не более 20 сСТ. Уплотнительное кольцо на поршне клапана выполнено из материала TEFLON, шток клапана оснащен радиатором охлаждения, что позволяет применять клапан со средами температурный режим которых колеблется от +80 °С до +250 °С градусов.

Клапан электромагнитный нержавеющий паровой SMART HX55715F DN25 mm, комплектуется соленоидными катушками серии «ER». На клапаны электромагнитные двухходовые 2/2 паровые, можно установить три вида катушек с напряжением: на переменный ток AC220V; AC24V и постоянный ток DC24V, степень защиты IP65.

Клапан электромагнитный из нерж. стали SMART, «НЗ», серии HX5571F имеет пилотный принцип действия, из этого следует, что он работает в системах, где присутствует постоянное давление не менее 0,5 бар. Максимальное рабочее давление клапана PN 16 бар, перепад давления 0,5-16 бар. Для данного клапана можно использовать такое понятие как клапан электромагнитный непрямого действия.

Так как у данного клапана рабочее положение является нормально-закрытым, без напряжения на электромагнитной катушке он закрыт. Поршень клапана прижат к седлу усилием пружины 0,5 бар и давлением среды в над поршневом пространстве, которое поддерживается через перепускной канал в поршне и равно давлению на входе в клапан. Пилотный канал, находящийся на выходе из клапана закрыт подпружиненным плунжером и его диаметр больше диаметра перепускного канала в поршне. При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер поднимается и открывает пилотный канал. Происходит снижение давления в над поршневом пространстве. Из-за разницы давлений поршень поднимается вверх и клапан открывается. Электромагнитный клапан будет находиться в открытом состоянии до снятия напряжения с электромагнитной катушки.

Нержавеющие высокотемпературные клапаны SMART, серии HX5571F однонаправленные и соответственно должны быть установлены по направлению движения среды. Для соблюдения этих условий на корпусе клапана имеется указатель в виде стрелки или надписи «IN» - вход или «OUT» - выход. Клапан монтируется на горизонтальный участок трубопровода, катушка клапана должна быть направленна вверх.

Под заказ, возможна поставка клапанов электромагнитных паровых серии HX5571 из нержавеющей стали марки AISI 316.

Характеристики

Пропускная способность м³/ч
13.92
Серия катушки
ER
Серия
HX5571
Особенности
Нержавеющие
Производитель
Smart
Тип присоединения
Фланцевый
Материал корпуса
Нержавеющая сталь
Диапазон давления ∆P
0,5-16 бар
Напряжение катушки
AC220V
Диаметр
DN25
Уплотнение
TEFLON
Тип механизма
Поршневой
Исполнение
Нормально-закрытый
Принцип действия
Непрямого действия (пилотный)
Рабочая температура °С
80 — 250
Класс защиты
IP65
Гарантия
12 месяцев
