Описание

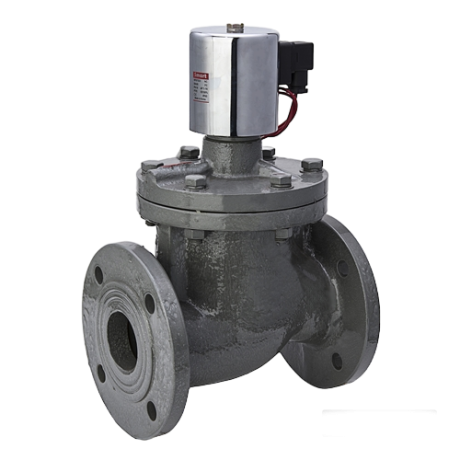

Нормально-закрытый «НЗ» клапан электромагнитный для пара SMART, серии HF6752, корпус: ковкий чугун, с фланцевым присоединением ДУ 65, используется в промышленности для дистанционного управления движением среды в паропроводах большого диаметра, парогенераторах, котельных, в системах горячего водоснабжения и отопления. Применяются для таких сред как вода, пар, пароводяная смесь, воздуха, масло, антифризы, спирты, с вязкостью не более 20 сСТ. Уплотнительное кольцо на поршне клапана выполнено из материала PTFE, что позволяет применять клапан со средами температурный режим которых колеблется от +80 °С до +180 °С градусов.
Клапан электромагнитный фланцевый паровой SMART HF67523 DN65 mm, комплектуется соленоидными катушками серии «EL-3». На клапаны электромагнитные двухходовые 2/2 паровые, можно установить два вида катушек с напряжением: на переменный ток AC220V и постоянный ток DC24V, степень защиты IP65.
Клапан электромагнитный чугунный SMART, «НЗ», серии HF6752 имеет пилотный принцип действия, из этого следует, что он работает в системах, где присутствует постоянное давление не менее 1 бар. Максимальное рабочее давление клапана PN 16 бар, перепад давления 1-16 бар. Для данного клапана можно использовать такое понятие как клапан электромагнитный непрямого действия.
Так как у данного клапана рабочее положение является нормально-закрытым, без напряжения на электромагнитной катушке он закрыт. Поршень клапана прижат к седлу усилием пружины 1 бар и давлением среды в над поршневом пространстве, которое поддерживается через перепускной канал в поршне и равно давлению на входе в клапан. Пилотный канал, находящийся на выходе из клапана закрыт подпружиненным плунжером и его диаметр больше диаметра перепускного канала в поршне. При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер поднимается и открывает пилотный канал. Происходит снижение давления в над поршневом пространстве. Из-за разницы давлений поршень поднимается вверх и клапан открывается. Электромагнитный клапан будет находиться в открытом состоянии до снятия напряжения с электромагнитной катушки.
Клапаны чугунные паровые SMART, серии HF6752 однонаправленные и соответственно должны быть установлены по направлению движения среды. Для соблюдения этих условий на корпусе клапана имеется указатель в виде стрелки или надписи «IN» - вход или «OUT» - выход. Клапан монтируется на горизонтальный участок трубопровода, катушка клапана должна быть направленна вверх.
