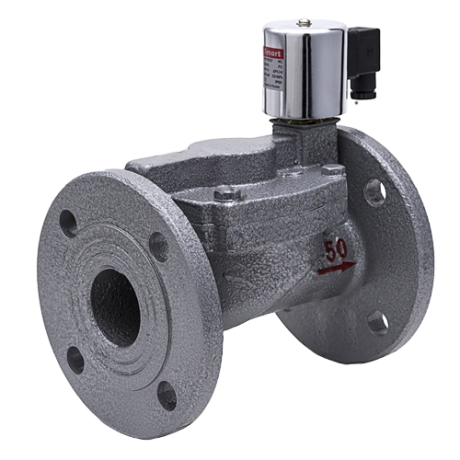

Клапан электромагнитный SMART HF6502

Клапан электромагнитный SMART HF6502
Пропускная способность м³/ч:30.8
Серия катушки:EL-121
Серия:HF6502
Особенности:Фланцевые
Производитель:Smart
Тип присоединения:Фланцевый
Все характеристики

Диаметр:

Напряжение катушки:

В наличии
Товар с выбранным набором характеристик недоступен для покупки
35 560

Описание

Нормально-закрытый «НЗ» клапан электромагнитный SMART, серии HF6502 в корпусе из ковкого чугуна, с фланцевым присоединением ДУ 40, используется в промышленности для дистанционного управления потоком среды в частности в системах водоснабжения (холодного, горячего, технического), также для таких сред как воздух, газы, антифризы. Температура среды протекающей через клапан может быть от -10 °С до +90 °С градусов со штатной мембраной NBR. Как опцию можно приобрести мембрану NBR -20°С до +120°С, которая применима для таких сред как вода, воздух, топливо, масла и другие производные от нефтепродуктов, с вязкостью не более 20 сСТ.

Клапан электромагнитный чугунный SMART HF65021 DN40 mm, комплектуется соленоидными катушками серии «EL-1». На клапаны электромагнитные двухходовые 2/2 можно установить два вида катушек с напряжением: на переменный ток AC220V и постоянный ток DC24V, степень защиты IP65.

Клапан электромагнитный SMART, «НЗ», серии HF6502 имеет пилотный принцип действия, из этого следует, что он работает в системах, где присутствует постоянное давление не менее 0,3 бар. Максимальное рабочее давление клапана PN 12 бар, перепад давления 0,3-8 бар. Для данного клапана можно использовать такое понятие как клапан электромагнитный непрямого действия.

Так как у данного клапана рабочее положение является нормально-закрытым, без напряжения на электромагнитной катушке он закрыт. Мембрана клапана прижата к седлу усилием пружины 0,3 бар и давлением среды в над мембранном пространстве, которое поддерживается через перепускное отверстие в мембране и равно давлению на входе в клапан. Пилотный канал, находящийся на выходе из клапана закрыт подпружиненным плунжером и его диаметр больше диаметра перепускного отверстия в мембране. При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер поднимается и открывает пилотный канал. Происходит снижение давления в над мембранном пространстве. Из-за разницы давлений мембрана поднимается вверх и клапан открывается. Электромагнитный клапан будет находиться в открытом состоянии до снятия напряжения с электромагнитной катушки.

Клапаны чугунный SMART, серии HF6502 однонаправленные и соответственно должны быть установлены по направлению движения среды. Для соблюдения этих условий на корпусе клапана имеется указатель в виде стрелки или надписи «IN» - вход или «OUT» - выход. Клапан монтируется на горизонтальный участок трубопровода, катушка клапана должна быть направленна вверх.

Характеристики

Пропускная способность м³/ч
30.8
Серия катушки
EL-121
Серия
HF6502
Особенности
Фланцевые
Производитель
Smart
Тип присоединения
Фланцевый
Материал корпуса
Чугун
Диапазон давления ∆P
0.3 — 8
Напряжение катушки
AC220V
Диаметр
DN40
Уплотнение
NBR
Тип механизма
Мембранный
Исполнение
Нормально-закрытый
Принцип действия
Непрямого действия (пилотный)
Рабочая температура °С
-10 — 90
Класс защиты
IP65
Гарантия
12 месяцев
