Катушка электромагнитная ES

Электромагнитная катушка предназначена для изменения положения «открыто» или «закрыто» главного исполнительного механизма (мембраны или поршня) электромагнитного клапана.

Соленоидная катушка имеет медную обмотку, защищенную композитным диэлектрическим составом, которая помещается в металлический или литой пластиковый корпус. В зависимости от условий эксплуатации, температуры окружающей среды до + 60°С, и температуры среды, которая протекает через клапан (пар, вода и др.), катушки имеют два исполнения: под пайку или с дин коннектером.

Из катушки под пайку, выведены два провода фаза/ноль для переменного тока (AC) или плюс и минус +/- для постоянного тока (DC). Катушки под пайку в основном используются для паровых клапанов.

Катушки с дин разъемом (DIN-43650A), имеют три контакта: центральный – заземление, правый и левый фаза/ноль или плюс/минус. Полярность значения не имеет, как для переменного, так и для постоянного тока.

Катушки для клапанов SMART всех серий имеют степень защиты IP65 (пылевлагонепроницаемые).

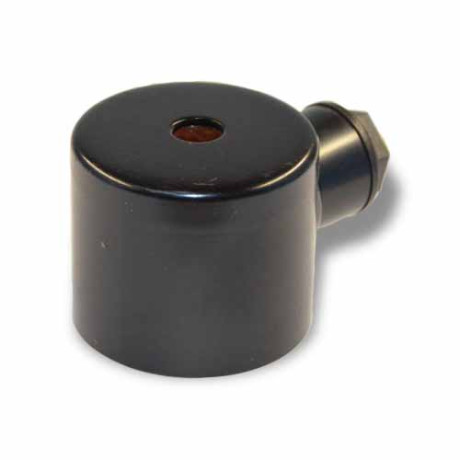

Электромагнитная катушка ES для латунных клапанов, прямого действия SMART SM33609 (НЗ), DN4, выполнена в металлическом корпусе, провода для подключения к источнику питания коричневого цвета.

Габариты размеры: LxH: Ø34х33 mm;

Диаметр штока - Ø11.5mm;

Допуск по напряжению: +/-10%;

Класс защиты: IP65.
