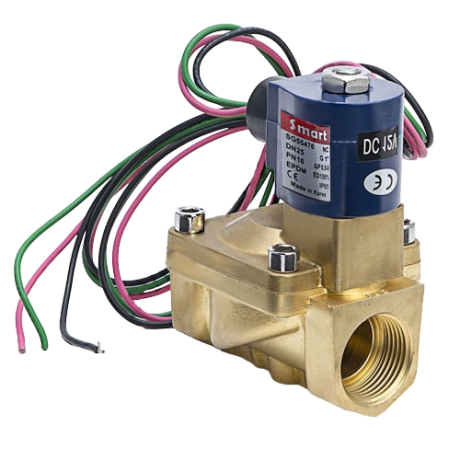

Клапан электромагнитный SMART SG5547

Нормально-закрытый «НЗ» клапан электромагнитный SMART, серии SG5547 с катушками малой мощности, в латунном корпусе с присоединительной резьбой G 3/8" дюйма. Энергосберегающие клапаны используются, как в промышленности, так и в частном (домашнем) сегменте для дистанционного управления потоком среды, в частности в системах водоснабжения (холодного, горячего, технического), также для таких сред как вода, воздух, топливо, масла и другие производные от нефтепродуктов. Температура среды протекающей через клапан может быть от -10°С до +90°С градусов со штатной мембраной NBR. Как опцию можно приобрести мембрану EPDM от -20 °С до +130 °С, которая применима для таких сред как воздух, газы, растворители, антифризы, с вязкостью не более 20 сСТ.

Клапан электромагнитный латунный SMART SG55473 DN10 mm, комплектуется соленоидными катушками низкого энергопотребления серии «EC», мощность которых составляет 1.4W. На клапаны электромагнитные двухходовые 2/2 можно установить 2 вида катушек с напряжением на постоянный ток DC24V; DC12V, степень защиты IP65.

Клапан электромагнитный SMART, «НЗ», серии SG5547 имеет пилотный принцип действия, из этого следует, что он работает в системах, где присутствует постоянное давление не менее 0,5 бар. Максимальное рабочее давление клапана PN 16 бар, перепад давления 0,5-9 бар. Для данного клапана можно использовать такое понятие как клапан электромагнитный непрямого действия.

Так как у данного клапана рабочее положение является нормально-закрытым, без напряжения на электромагнитной катушке он закрыт. Мембрана клапана прижата к седлу усилием пружины 0,5 бар и давлением среды в над мембранном пространстве, которое поддерживается через перепускное отверстие в мембране и равно давлению на входе в клапан. Пилотный канал, находящийся на выходе из клапана закрыт подпружиненным плунжером и его диаметр больше диаметра перепускного отверстия в мембране. При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер поднимается и открывает пилотный канал. Происходит снижение давления в над мембранном пространстве. Из-за разницы давлений мембрана поднимается вверх и клапан открывается. Электромагнитный клапан будет находиться в открытом состоянии до снятия напряжения с электромагнитной катушки.

Клапаны латунные SMART, серии SG5547 однонаправленные и соответственно должны быть установлены по направлению движения среды. Для соблюдения этих условий на корпусе клапана имеется указатель в виде стрелки или надписи «IN» - вход или «OUT» - выход. Клапан монтируется на горизонтальный участок трубопровода, катушка клапана должна быть направленна вверх.
