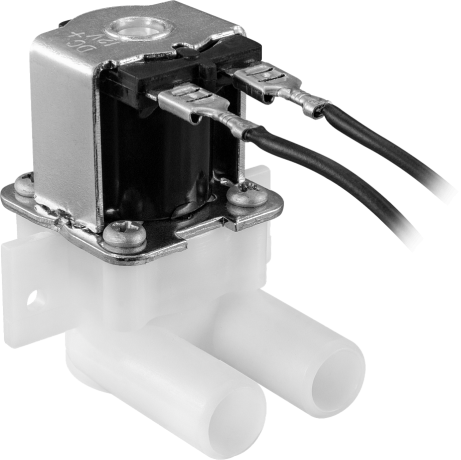

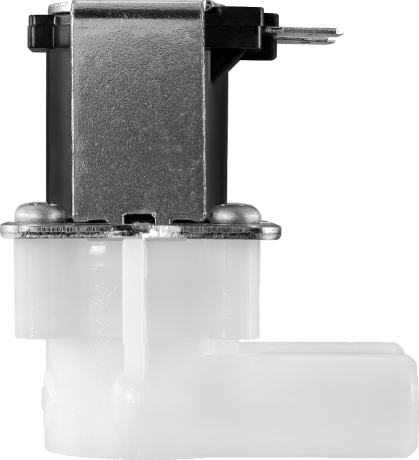

Клапан нормально закрытый AR-YCWS10-04PU
Описание
Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YCWS10-04PU предназначен для управления потоком рабочей среды в трубопроводе
Прежнее название клапана: AR-YCWS10-04
Особенности:
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер
- Ламели для подключения в комплекте
Принцип действия и область применения: Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр |
Значение |
|
| Рабочая среда | Вода, горячая вода, масла | |
| Материал | Корпуса | Полиацеталь |
| Уплотнителя |
Силикон | |
| Температура рабочей среды | −10...+80°С | |
| Рабочее давление | 0...0,05 МПа | |
| Диаметр условного прохода | 10 мм | |
| Присоединение | 2 штуцера ∅ 13,5 мм | |
| Катушка | SA41B, IP20 | |
| Питание* | ~220 В, ~110 В, ~24 В, =36 В, =24 В, =12 В, =6 В |
|
| Мощность |
5 ВА (АС), 5 Вт (DC) |
|
* При работе клапана с катушками ~220В, ~110В, ~24В возможен дребезг, не оказывающий влияния на работоспособность клапана.
Модификации:
| Обозначение | Ду, мм | Kv, м³/ч |
Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCWS10-04PU-10-d13,5-CLQ |
10 |
0,85 |
2 штуцера ∅ 13,5 мм | 0,0 |
0,05 |
110 |
Расшифровка обозначения клапана AR-YCWS10-04PU-10-d13,5-XYZ:
AR-YCWS10-04PU – модель клапана.
10 – диаметр условного прохода в мм.
13,5 – диаметр штуцера в мм.
X – присоединение: C – штуцеры.
Y – материал корпуса: L – полиацеталь.
Z – материал уплотнения: Q – силикон.
| Габаритные размеры |
 |
