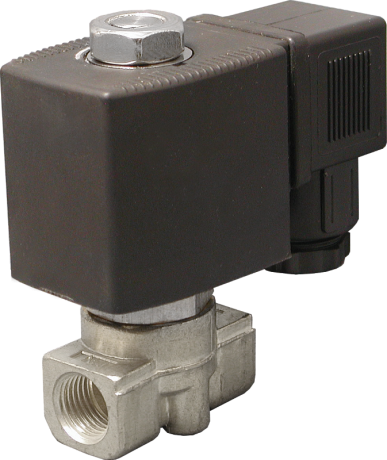

Клапан нормально закрытый AR-YCSM31
Описание
Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем, для пара AR-YCSM31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Универсальный клапан на наибольшее количество сред
- Срабатывание при нулевом давлении
- Компактный размер
Принцип действия и область применения: Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы
Технические характеристики:
| Параметр |
Значение |
|
| Рабочая среда | Пар (только для исполнения GSP), вода, горячая вода, воздух, инертные газы, спирт, бытовой и природный газы, слабые кислоты, светлые нефтепродукты (только для исполнения GBV) | |
| Материал корпуса и уплотнения |
Нержавеющая сталь с PTFE или латунь с VITON |
|
| Температура рабочей среды |
VITON |
−10...+120°С |
| PTFE |
−20...+180°С |
|
| Рабочее давление | 0...1,2 МПа |
|
| Диаметр условного прохода | 2,5...5 мм | |
| Присоединение | Резьбовое G⅛"...G⅜" | |
| Питание | ~380 В,~220 В, ~110 В, ~36 В,~24 В, =24 В, =12 В, =6 В |
|
| Катушка | Мощность | AC | DC |
|||||||
| ~380 В | ~220 В |
~110 В | ~36 В | ~24 В | =24 В |
=12 В |
=6 В | |||
| S91H IP65 |
10 ВА |
V | V | |||||||
| 20 ВА | V | V | V | |||||||
| 14 Вт | V | V | V | |||||||
| ASEx543* IP54 | 23 ВА |
V | V |
V | ||||||
| 13 Вт |
V | V |
||||||||
| ASE11H** IP65 | 4,5 ВА | V | V |
|||||||
| 8 Вт | V | V | ||||||||
* Взрывозащищенная катушка
** Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз
Модификации:
| Модель | Ду, мм | Kv, м³/ч |
Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCSM31-3-1/8-GYZ | 3,0 | 0,26 | ⅛" | 0,0 | 1,0 | 390 |
| AR-YCSM31-2,5-1/4-GYZ | 2,5 | 0,15 | ¼" | 1,2 | 358 |
|
| AR-YCSM31-3-1/4-GYZ | 3,0 | 0,26 | 1,0 |
|||
| AR-YCSM31-4-1/4-GYZ | 4,0 | 0,43 | 0,6 |
|||
| AR-YCSM31-5-1/4-GYZ | 5,0 | 0,61 | 0,3 |
|||
| AR-YCSM31-4-3/8-GYZ | 4,0 | 0,43 | ⅜" | 0,6 |
390 | |
| AR-YCSM31-5-3/8-GYZ | 5,0 | 0,61 |
0,3 | 385 |
Расшифровка обозначения на примере клапана AR-YCSM31-2,5-1/4-XYZ:
AR-YCSM31 – модель клапана;
2,5 – диаметр условного прохода, в мм;
1/4 – размер резьбы, в дюймах;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON, P – PTFE.

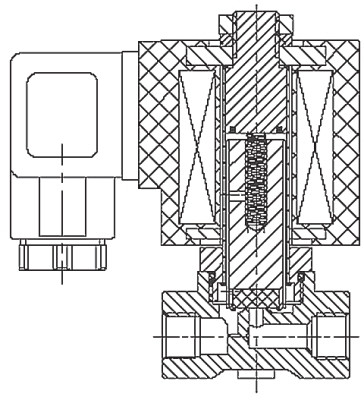

| Габаритные размеры |
| AR-YCSM31 с присоединением ⅛" и ¼" |
 |
| AR-YCSM31 с присоединением ⅜" |
 |
