Клапан трехходовой 3/2 AR-YCWS6PU
Описание
Клапан соленоидный трехходовой 3/2-переключающий прямого действия с поршнем AR-YCWS6PU предназначен для управления потоком рабочей среды в трубопроводе Прежнее название клапана: AR-YCWS6
Особенности:
- Переключающий клапан
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер
Принцип действия и область применения: Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1 → 2, при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 1 → 3. При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1 → 2.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
 В случае отсутствия питания на катушке открыт путь 1 → 2, при подаче питания – открыт путь 1 → 3. |
Технические характеристики:
| Параметр |
Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материалы | Корпуса: полиацеталь Уплотнения: силикон |
| Температура рабочей среды | −10...+80°С |
| Рабочее давление | 0...0,05 MПa |
| Диаметр условного прохода | 5 мм |
| Присоединение | 3 штуцера ∅ 8,5 мм |
| Катушки | SA11B; IP65 |
| Питание | =24 В, =12 В |
| Мощность |
6 Вт (DC) |
Модификации:
| Модель | Ду, мм |
Kv, м³/ч |
Присоединение |
Pmin , МПа |
Pmax , МПа |
Вес, г |
| AR-YCWS6PU-5-d8,5-CLQ | 5 |
0,27 |
3 штуцера ∅ 8,5 мм |
0,0 |
0,05 |
120 |
Расшифровка обозначения клапана AR-YCWS6PU-5-d8,5-XYZ:
AR-YCWS6PU – модель клапана.
5 – диаметр условного прохода в мм.
d8,5 – внешний диаметр штуцера в мм.
X – присоединение: С – штуцеры.
Y – материал корпуса: L – полиацеталь.
Z – материал уплотнения: Q – силикон.

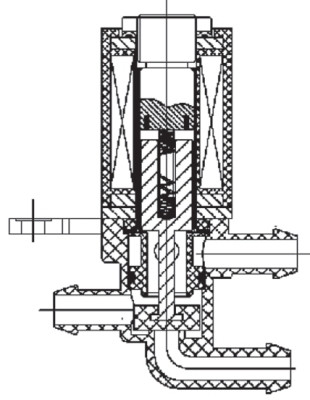

| Габаритные размеры |
 |
