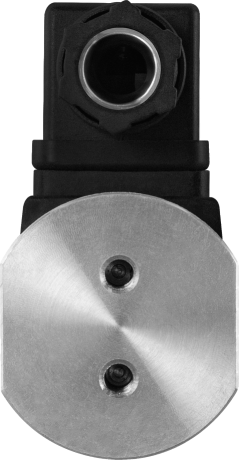

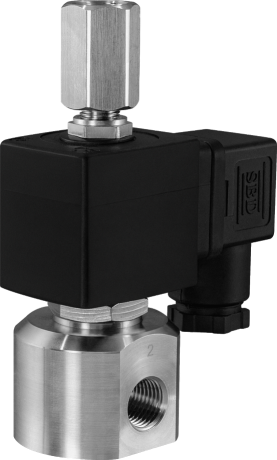

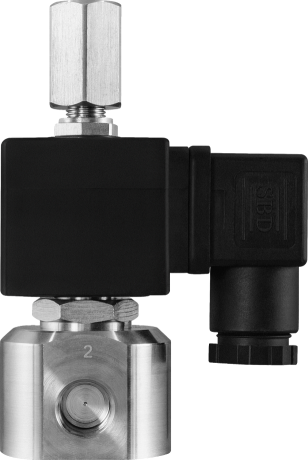

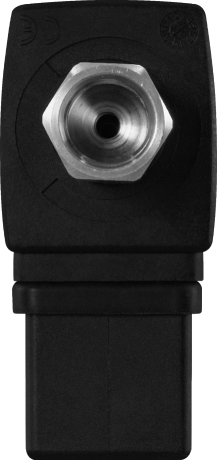

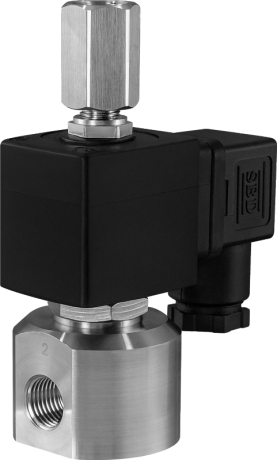

Клапан трехходовой 3/2 AR-RMF23
Описание
Клапан соленоидный трехходовой универсальный 3/2-U3 прямого действия с поршнем AR-RMF23 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Клапан имеет универсальную конструкцию
- Срабатывание при нулевом давлении
- Переходник с наружной G⅛" на внутреннюю G¼" в комплекте
- Компактный размер
Принцип действия и область применения: Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. Трехходовой клапан AR-RMF23 3/2-U3 имеет универсальную конструкцию и в зависимости от схемы подключения портов может работать как переключающий, нормально закрытый или нормально открытый.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
Технические характеристики:
| Параметр |
Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи |
| Материалы | Корпуса: нержавеющая сталь Уплотнения: VITON |
| Температура рабочей среды | −40...+180°С |
| Рабочее давление | 0...0,7 МПа |
| Диаметр условного прохода | 2 мм |
| Присоединение | Резьбовое G⅛", G¼", G⅜" |
| Катушка | SB475, IP65 |
| Питание | ~220 В, ~24 В, =24 В, =12 В |
| Мощность |
18 ВА (АС), 19 Вт (DC) |
Модификации:
| Модель | Ду, мм |
Kv, м³/ч |
Присоединение |
Pmin, МПа |
Pmax, МПа |
Вес, г |
| AR-RMF23-2-1/8-GSV | 2 | 0,13 |
G⅛ | 0 | 0,7 | 480 |
| AR-RMF23-2-1/4-GSV | G¼" | |||||
| AR-RMF23-2-3/8-GSV | G⅜" |
Расшифровка обозначения клапана AR-RMF23-2-1/8-XYZ:
AR-RMF23– модель клапана.
2 – диаметр условного прохода в мм.
1/8 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.
| Габаритные размеры |
 |
