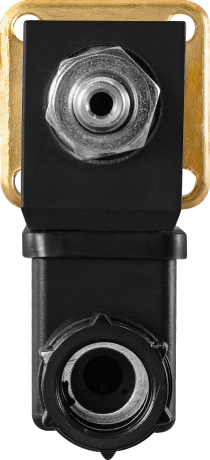

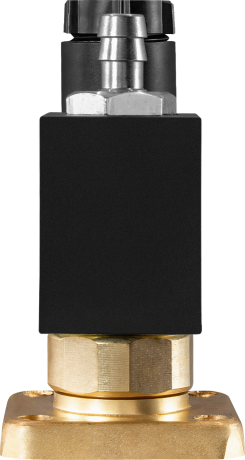

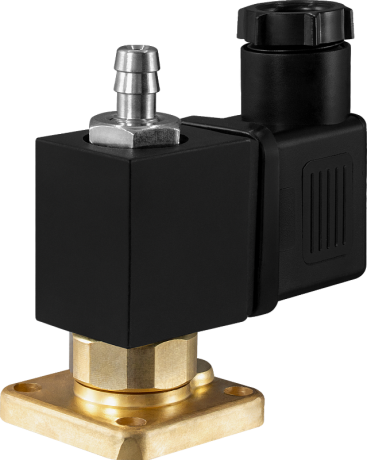

Клапан трехходовой 3/2 AR-5515-04
Описание
Клапан соленоидный трехходовой 3/2-переключающий прямого действия с поршнем AR-5515-04 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Переключающий клапан
- Срабатывание при нулевом давлении
- Работа при высоком давлении до 2 МПа
- Пониженное энергопотребление
- Компактный размер
Принцип действия и область применения: Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1 → 3, при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 1 → 2. При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1 → 3.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
 В случае отсутствия питания на катушке открыт путь 1 → 3. При подаче питания – открыт путь 1 → 2. |
Технические характеристики:
| Параметр |
Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материалы | Корпуса: латунь Уплотнения: VITON |
| Температура рабочей среды | −10...+120°С |
| Рабочее давление | 0...2 MПa |
| Диаметр условного прохода | 1,5 мм |
| Присоединение | Вход – монтаж на плиту, выход – монтаж на плиту и штуцер ∅ 7,0 мм |
| Катушка | SA11B, IP65 |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность |
6,4 ВА (AC), 6 (DC) |
Модификации:
| Обозначение |
Ду, мм |
Kv, м³/ч |
Присоединение |
Pmin, МПа |
Pmax, МПа |
Вес, г |
| AR-5515-04-1,5-d9,5-FpBV | 1,5 | 0,25 | Вход – монтаж на плиту (отверстие 1), выход – монтаж на плиту (отверстие 2) и штуцер ∅ 7,0 мм | 0,0 | 2,0 | 130 |
Расшифровка обозначения клапана AR-5515-04-1,5-d9,5-XYZ:
AR-5515-04 – модель клапана.
1,5 – диаметр условного прохода в мм.
d9,5 – размер входного отверстия в мм.
X – присоединение: Fp – монтаж на плиту.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON

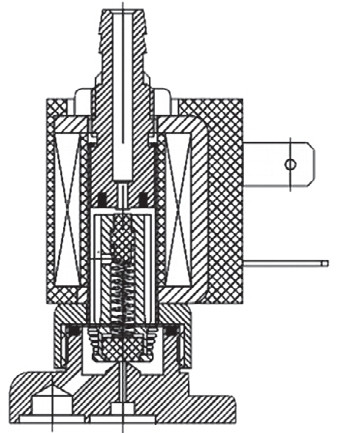

| Габаритные размеры |
 |
Характеристики
