Реле времени ARK5-T9
В избранное К сравнению
New!
Описание

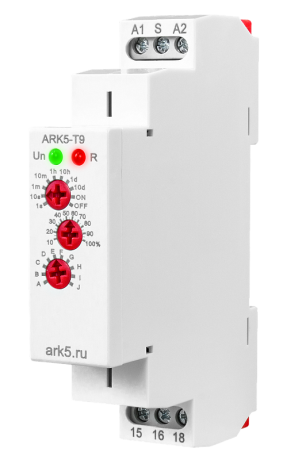

Реле времени (таймер) ARK5-T9 предназначено для включения/выключения исполнительных механизмов по установленной выдержке времени
Особенности:
- 8 диапазонов выдержек времени
- 12 временных функций:
– 5 режимов работы: запуск таймера подачей питания
– 5 режимов работы: запуск таймера подачей управляющего сигнала (на контакт S)
– режимы ON и OFF - Аналоговая установка времени
- Светодиодные индикаторы питания и состояния реле
Сравнительную таблицу по таймерам ARK5 см. тут
Технические характеристики:
| Параметр | Значение |
|
| ARK5-T9-A230 |
ARK5-T9-W240 |
|
| Количество временных функций | 10 |
|
| Диапазон задаваемых выдержек времени | 0,1…1 c; 1…10 c; 0,1…1 мин; 1…10 мин; 0,1…1 ч; 1…10 ч; 0,1…1 д; 1…10 д | |
| Погрешность задания уставки | ±10% | |
| Повторяемость | ±0,2% |
|
| Питание |
~230 В (+10/−15%) | ≅12…240 В |
| Потребляемая мощность | 0,7…3 ВА/0,5…1,7 Вт |
|
| Реле | ~16 А, 250 В |
|
| Механическая износостойкость | ≥ 107 циклов | |
| Электрическая износостойкость | ≥ 105 циклов | |
| Время сброса | ≤ 200 мс |
|
| Степень пылевлагозащиты | IP40 (лицевая панель), IP20 (клеммы) | |
| Температура эксплуатации | −20...+55°С | |
| Температура хранения | −35...+75°С | |
| Монтаж | Настенный, на DIN-рейку (стандарт 1S) | |
| Расстояние между монтажными отверстиями | 95 мм | |
| Габаритные размеры | 90×18×64 мм |
|
| Вес | 60 г | |
Диаграммы работы реле (временные функции):
| Обозначение на селекторе | Диаграмма | Описание |
| Режимы запуска таймера подачей питания |
||
| A |
 |
Задержка включения После подачи питания начинается отсчет интервала времени задержки включения t. По истечении заданного времени происходит срабатывание реле. Контакты реле возвращаются в исходное состояние после снятия питания |
| B |
 |
Задержка выключения После подачи питания происходит немедленное срабатывание реле. По истечении заданного времени задержки t контакты реле возвращаются в исходное состояние. После снятия питания контакты также возвращаются в исходное состояние |
| C |
 |
Циклическое реле времени (начало с паузы) После подачи питания начинается отсчет интервала времени задержки t, по истечении которого происходит срабатывание реле и отсчет интервала времени t начинается заново. Цикл повторяется до снятия питания |
| D |  | Циклическое реле времени (начало с импульса) После подачи питания происходит немедленное срабатывание реле и начинается отсчет интервала времени t, по истечении которого реле возвращается в исходное состояние, и отсчет интервала времени t начинается заново. Цикл повторяется до снятия питания |
| J |  | Генератор импульса После подачи питания начинается отсчет интервала времени задержки t, после чего срабатывает реле, генерируя импульс длительностью 0,5 с. Для повторного генерирования импульса питание должно быть снято и подано вновь. |
| Режимы запуска таймера подачей управляющего сигнала (питание должно присутствовать постоянно) |
||
| E |  | Задержка выключения 1 (после размыкания управляющего контакта) После замыкания управляющего контакта S происходит срабатывание реле. Отсчет времени задержки t начинается после размыкания контакта S. По истечении времени задержки контакты реле возвращаются в исходное состояние. Если разомкнуть и вновь замкнуть контакт S до истечения времени t, то отсчет времени сбросится и начнется сначала после размыкания контакта |
| F |  | Задержка выключения (после замыкания управляющего контакта) После замыкания управляющего контакта S срабатывает реле и начинается отсчет интервала времени t. Продолжительность замыкания контакта S не влияет на работу реле. По истечении заданного времени контакты реле возвращаются в исходное состояние |
| G |  | Задержка выключения 2 (после размыкания управляющего контакта) После размыкания управляющего контакта S срабатывает реле и начинается отсчет интервала времени t. В процессе отсчета замыкание и размыкание контакта S игнорируются. По истечении заданного времени контакты реле возвращаются в исходное положение |
| H |  | Задержка включения/выключения После замыкания управляющего контакта S начинается отсчет интервала времени t, по истечении которого реле включается и остается в этом состоянии. После размыкания управляющего контакта S снова начинается отсчет интервала времени t, по истечении которого реле размыкается. Если управляющий контакт S замкнуть на время <t, то реле отсчитает интервал времени t, включится, затем снова отсчитает интервал времени t и выключится |
| I |  | Импульсное реле (триггер) После замыкания управляющего контакта S происходит срабатывание реле. Каждое следующее замыкание контакта S переводит реле в противоположное состояние |
