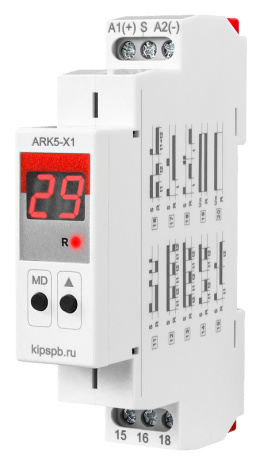

Реле времени ARK5-X1

Реле времени (таймер) ARK5-X1 предназначено для включения/выключения исполнительных механизмов по установленной выдержке времени

Особенности:

• 20 временных функций:

– 5 режимов работы: запуск таймера подачей питания;
– 13 режимов работы: запуск таймера подачей управляющего сигнала (на контакт S);
– режимы ON и OFF

• Цифровая установка времени
• Светодиодный индикатор состояния реле

Сравнительную таблицу по таймерам ARK5 см. тут

Технические характеристики:

Временные функции:

Обозначение на дисплее	Диаграмма	Описание
Режимы запуска таймера подачей питания
1		Задержка включения После подачи питания начинается отсчет интервала времени задержки включения t. По истечении заданного времени происходит срабатывание реле. Контакты реле возвращаются в исходное состояние после снятия питания
2		Задержка выключения После подачи питания происходит немедленное срабатывание реле. По истечении заданного времени задержки t контакты реле возвращаются в исходное состояние. После снятия питания контакты также возвращаются в исходное состояние
3		Циклическое реле времени (начало с паузы) После подачи питания начинается отсчет интервала времени задержки t1, по истечении которого происходит срабатывание реле и отсчет интервала времени работы t2. Цикл повторяется до снятия питания
4		Циклическое реле времени (начало с импульса) После подачи питания происходит немедленное срабатывание реле начинается отсчет интервала времени работы t2, по истечении которого реле возвращается в исходное состояние, и начинается отсчет интервала времени задержки t1. Цикл повторяется до снятия питания
5		Генератор импульса После подачи питания начинается отсчет интервала времени задержки t1, после чего срабатывает реле, генерируя импульс длительностью t2. Для повторного генерирования импульса питание должно быть снято и подано вновь. После снятия питания контакты реле возвращаются в исходное состояние
Режимы запуска таймера подачей управляющего сигнала (питание должно присутствовать постоянно)
6		Задержка включения (после замыкания управляющего контакта). После замыкания управляющего контакта S начинается отсчет интервала времени задержки t, по истечении которого происходит срабатывание реле. Контакты реле возвращаются в исходное состояние после размыкания управляющего контакта. Если продолжительность замыкания контакта S меньше интервала задержки t, то реле не срабатывает
7		Задержка выключения 1 (после размыкания управляющего контакта) После замыкания управляющего контакта S происходит срабатывание реле. Отсчет времени задержки t начинается после размыкания контакта S. По истечении времени задержки контакты реле возвращаются в исходное состояние. Если разомкнуть и вновь замкнуть контакт S до истечения времени t, то отсчет времени сбросится и начнется сначала после размыкания контакта
8		Задержка выключения (после замыкания управляющего контакта). После замыкания управляющего контакта S срабатывает реле и начинается отсчет интервала времени t. Продолжительность замыкания контакта S не влияет на работу реле. По истечении заданного времени контакты реле возвращаются в исходное состояние
9		Задержка выключения 2 (после размыкания управляющего контакта) После размыкания управляющего контакта S срабатывает реле и начинается отсчет интервала времени t. В процессе отсчета замыкание и размыкание контакта S игнорируются. По истечении заданного времени контакты реле возвращаются в исходное положение
10		Задержка выключения/выключения После замыкания управляющего контакта S начинается отсчет интервала времени задержки t1, по истечении которого реле включается и остается в этом состоянии. После размыкания управляющего контакта S начинается отсчет интервала времени t2, по истечении которого реле размыкается. Если управляющий контакт S замкнуть на время <t1, то реле отсчитает интервал времени t1, включится, затем отсчитает интервал времени t2 и выключится
11		Импульсное реле (триггер) После замыкания управляющего контакта S происходит срабатывание реле. Каждое следующее замыкание контакта S переводит реле в противоположное состояние
12		Циклическое реле времени, запуск подачей управляющего сигнала (начало с паузы). После замыкания управляющего контакта S начинается отсчет интервала времени задержки t1, по истечении которого происходит срабатывание реле и отсчет интервала времени работы t2. Цикл повторяется до снятия управляющего сигнала
13		Циклическое реле времени, запуск подачей управляющего сигнала (начало с импульса). После замыкания управляющего контакта S происходит немедленное срабатывание реле и начинается отсчет интервала времени работы t2, по истечении которого реле возвращается в исходное состояние, и начинается отсчет интервала времени задержи t1. Цикл повторяется до снятия управляющего сигнала
14		Генератор импульса, запуск подачей управляющего сигнала После замыкания управляющего контакта S начинается отсчет интервала времени задержки t1, после чего срабатывает реле, генерируя импульс длительностью t2. Для повторного генерирования импульса управляющий сигнал должен быть отключен и подан вновь
15		Старт-стоп После замыкания управляющего контакта S начинается отсчет интервала времени задержки t1, по истечении которого реле включается и остается в этом состоянии. После размыкания и повторного замыкания управляющего контакта S начинается отсчет интервала времени t2, по истечении которого реле возвращается в исходное состояние
16		Двойная задержка выключения После замыкания управляющего контакта S происходит немедленное срабатывание реле и начинается отсчет интервала времени работы t1, по истечении которого реле возвращается в исходное состояние. При размыкании управляющего контакта реле вновь включается и начинается отсчет времени t2, по истечении которого реле выключается. Если управляющий контакт S замкнуть на время <t1, то реле отсчитает интервал времени t1+t2 и выключится
17		Задержка включения 1 (после замыкания управляющего контакта) После замыкания управляющего контакта S начинается отсчет интервала времени задержки t, по истечении которого происходит срабатывание реле. Повторное включение/выключение управляющего контакта игнорируется, реле остается включенным
18		Задержка включения 2 (после замыкания управляющего контакта) После замыкания управляющего контакта S начинается отсчет интервала времени задержки t, по истечении которого происходит срабатывание реле. Оно будет находиться во влюченном состоянии до повторного замыкания управляющего контакта. Если разомкнуть и снова замкнуть контакт S до истечения времени t, то отсчет времени сбросится и начнется сначала после замыкания контакта
Постоянные режимы
19		ON При подаче питания реле всегда включено
20		OFF При подаче питания реле всегда выключено

Габаритные размеры
