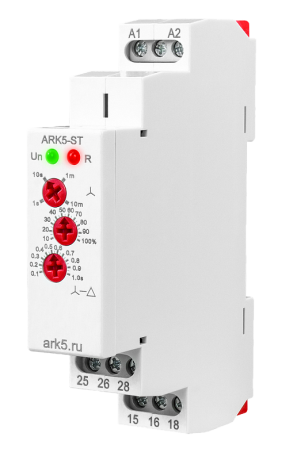

Пусковое реле («звезда»/«треугольник») ARK5-ST
В избранное К сравнению
New!
Описание
Пусковое реле («звезда»/«треугольник») ARK5-ST предназначено для обеспечения плавного пуска трехфазных асинхронных двигателей, а также для уменьшения пусковых токов при включении двигателей
Особенности:
- 4 диапазона выдержек времени
- Аналоговая установка времени
- Светодиодные индикаторы питания и состояния реле
Сравнительную таблицу по таймерам ARK5 см. тут
Технические характеристики:
| Параметр | Значение |
| Диапазон задаваемых выдержек времени в режиме «звезда» | 0,1…1 c; 1…10 c; 0,1…1 мин; 1…10 мин |
| Диапазон задаваемых выдержек времени в режиме «треугольник» |
0,1…1 c |
| Погрешность задания уставки | ±10% |
| Повторяемость | ±0,2% |
| Питание |
~230 В (+10/−15%) |
| Потребляемая мощность | 6 ВА/1,3 Вт |
| Реле | 2 реле ~16 А, 250 В |
| Механическая износостойкость | ≥ 107 циклов |
| Электрическая износостойкость | ≥ 105 циклов |
| Время сброса | ≤ 200 мс |
| Степень пылевлагозащиты | IP40 (лицевая панель), IP20 (клеммы) |
| Температура эксплуатации | −20...+55°С |
| Температура хранения | −35...+75°С |
| Монтаж | Настенный, на DIN-рейку (стандарт 1S) |
| Расстояние между монтажными отверстиями | 95 мм |
| Габаритные размеры | 90×18×64 мм |
| Вес | 80 г |
| Диаграммы работы реле |
|
 |
После подачи питания замкнутся контакты 15-18, двигатель запустится по схеме «звезда». По истечении времени t1 контакты 15-18 разомкнутся, запустится отсчет времени t2 (нужен для затухания переходных процессов в двигателе). По окончании этого времени замкнутся контакты 25-28, двигатель продолжит работу по схеме «треугольник» до тех пор, пока не будет снято питание |
| Габаритные размеры |
 |
