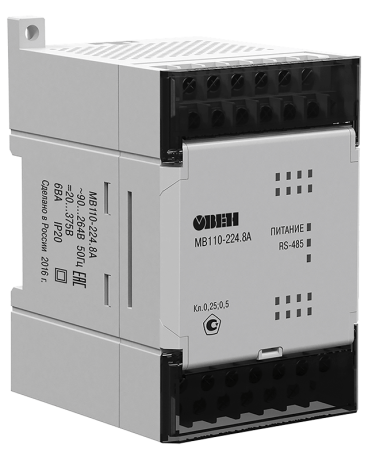

Модуль ввода аналоговых сигналов ОВЕН МВ110-224.8А купить в интернет-магазине KlapanShop

Прибор для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485 Количество входов: 8 Тип аналоговых входов сигналов: унифицированные сигналы, термосопротивления, термопары, сопротивление Погрешность преобразования: ±0,25% или ±0,5 % Интерфейс: RS-485 Монтаж: на DIN-рейку, на стену

подробнее

Категории: Модули ввода/вывода и расширения

Поделиться в соцсетях:

Артикул: G82252

В наличии

17 319 ₽

Описание

Прибор предназначен для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485

Особенности:

Индивидуальная конфигурация для каждого входа
Диагностика состояния подключенных аналоговых датчиков
Автоматическое определение протокола
Съемные клеммники с невыпадающими винтами
Универсальное питание (=24 В или ~230 В)
Обновление встроенного программного обеспечения по RS-485
Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)

Технические характеристики:

Параметр	Значение
Количество входов	8
Тип аналоговых входов сигналов	унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, 0…1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000 термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3 сопротивление: 0…900(2000) Ом (датчик положения задвижки)
Характеристики аналоговых входов
Предел основной приведенной погрешности	±0,5 % – для термоэлектрических преобразователей ±0,25 % – для термометров сопротивления и унифицированных сигналов
Разрядность АЦП	16 бит
Время опроса одного входа: - Унифицированные сигналы - Термосопротивления - Термопары	≤ 0,6 с ≤ 0,9 с ≤ 0,6 с
Входное сопротивление для унифицированных сигналов: - тока 0(4)…20 мА - тока 0…5 мА - напряжения 0…1 В	130…250 Ом 130…500 Ом ≥ 200 кОм
Ток «логической единицы»	≥ 4,5 мА
Ток «логического нуля»	≤ 1,5 мА
Питание
Тип питания	~230 В или =24 В
Напряжение питания	~90…264 В (номинальное ~230 В), 47…63 Гц =18...30 В (номинальное =24 В)
Потребляемая мощность	≤ 6 ВА
Интерфейс
Интерфейс	RS-485
Максимальное количество приборов, одновременно подключаемых к сети RS-485	≤ 32
Максимальная скорость обмена по интерфейсу RS-485	115200 бит/с
Общие параметры
Монтаж	На DIN-рейку, на стену
Степень пылевлагозащиты	IP20
Габаритные размеры	110×63×75 мм
Вес	500 г
