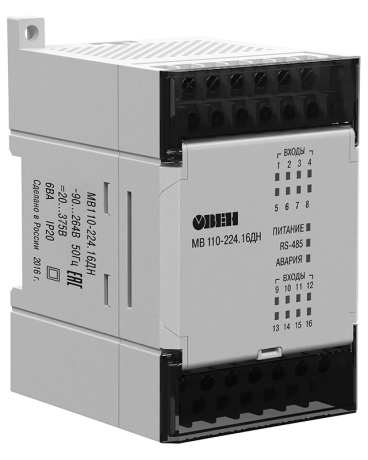

Модуль ввода аналоговых сигналов ОВЕН МВ110-224.2А
Описание
Прибор предназначен для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485. Приборы могут быть использованы для построения автоматизированных систем сбора данных в различных областях промышленности, сельского и коммунального хозяйства, на транспорте.
МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. К МВ110 предоставляются бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей. Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор», входящей в комплект поставки. Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Особенности:
- 2 универсальных канала аналогового ввода
- Типы входных сигналов: термопреобразователи сопротивления, термопары, унифицированные сигналы напряжения и тока (требуют использования внешнего резистора 50 Ом), сопротивление до 5 кОм
- Частота измерений: до 0,3 с на канал
- Термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
- Термопреобразователи сопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000
- Унифицированные сигналы: 4...20 мА, 0...20 мА, 0...5 мА, +/−50 мВ, 0...1 В
- Напряжение питания: ~220 В и =24 В (универсальный источник питания)
- Встроенный источник питания датчиков: =24 В, 50 мА для модификации МВ110-2А
Основные технические характеристики:
| Параметр | Значение |
| Напряжение питания | ~90...264 В (номинальное напряжение 220 В) частотой 47…63 Гц или =20...375 В (номинальное напряжение 24 В) |
| Потребляемая мощность |
≤ 6 ВА |
| Количество аналоговых входов | 2 |
| Количество аналоговых входов: - термометры сопротивления - термоэлектрические преобразователи и унифицированные сигналы постоянного напряжения и тока |
≤ 0,8 с ≤ 0,4 с |
| Предел основной приведенной погрешности при измерении: - термоэлектрическими преобразователями - термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока |
+0,5% +0,25% |
| Напряжение встроенного источника питания | 24 ± 3 В |
| Ток встроенного источника питания | ≤ 50 мА |
| Интерфейс связи с компьютером | RS-485 |
| Максимальная скорость обмена по интерфейсу RS-485 | 115 200 бит/с |
| Протокол связи, используемый для передачи информации | ОВЕН; ModBus-RTU; ModBus-ASCII; DCON |
| Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха при +25°С и более низких температурах без конденсации влаги - атмосферное давление |
−10...+55°С 80%RH 86...106,7 кПа |
| Степень защиты корпуса | IP20 со стороны передней панели, IP00 со стороны клеммной колодки |
| баритные размеры | (110×63×74) ± 1 мм |
| Вес |
≤ 500 г |
Используемые на входе сигналы постоянного тока, напряжения и сопротивления
| Наименование | Диапазон измерений, % |
Значение единицы младшего разряда, ед. изм. |
Предел основной приведенной погрешности, % |
| Сигнал постоянного напряжения | |||
| −50…50 мВ | 0...100 |
0,1 | ±0,25 |
| Унифицированные сигналы по ГОСТ 26.011-80 | |||
| 0...1 В | 0...100 | 0,1 | ±0,25 |
| 0...5 мА | 0...100 | 0,1 | ±0,25 |
| 0...20 мА | 0...100 | 0,1 | ±0,25 |
| 4...20 мА | 0...100 | 0,1 | ±0,25 |
| Сигнал сопротивления |
|||
| 0…5000 Ом | 0,5*…100 | 0,1 | ±0,25 |
*Диапазон сопротивления от 0 до 25 Ом воспринимается прибором как короткое замыкание датчика.
| Габаритные размеры |
 |
