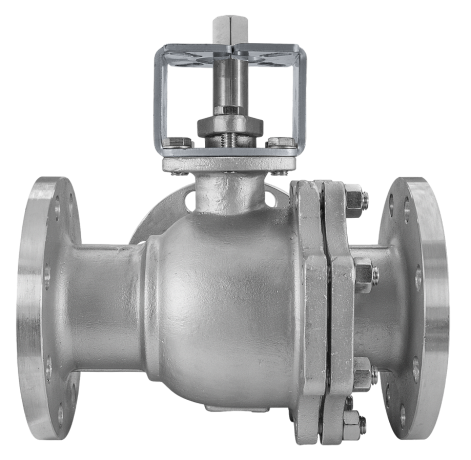

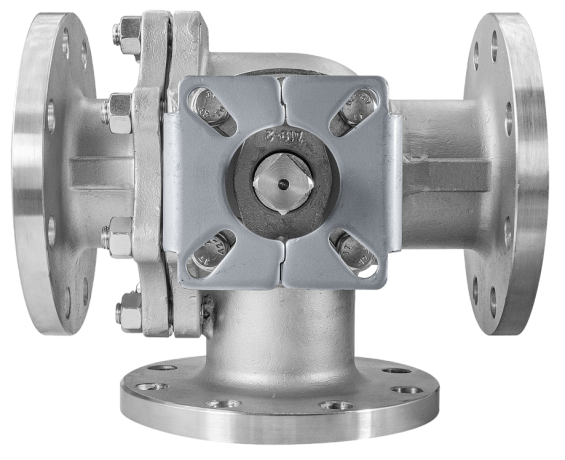

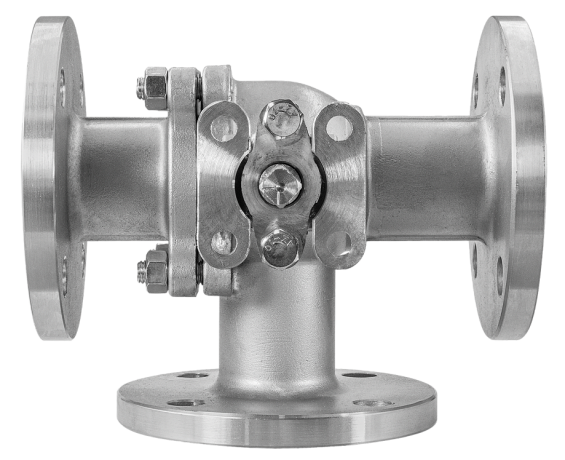

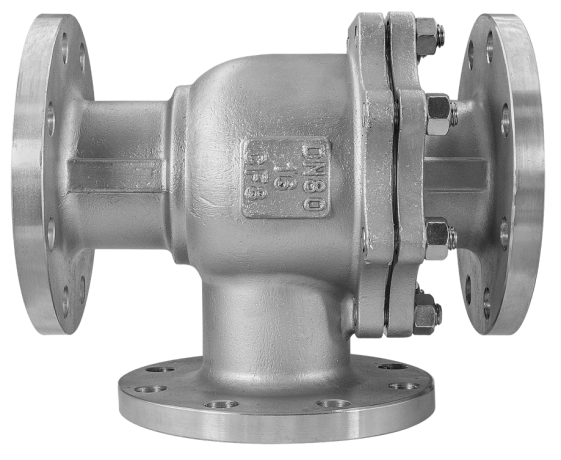

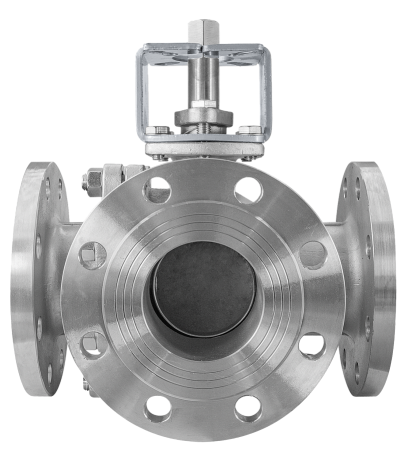

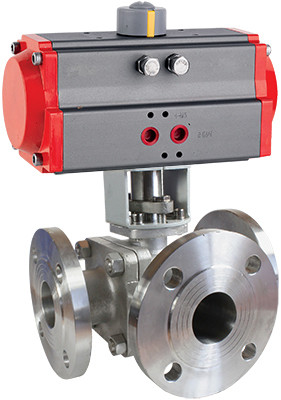

Кран шаровой трехходовой КПР-Т3Ф с пневмоприводом
В избранное К сравнению
New!
Описание
Кран шаровой трехходовой фланцевый КПР-Т3Ф с пневмоприводом предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Два исполнения привода
- Тонкость очистки воздуха: 30 мкм (5 мкм – при использовании позиционного электропневматического регулятора)
- Угол полного поворота: 90°
- Возможность установки на привод позиционного электропневматического регулятора ПЭР-1000Р
- Возможность установки на привод блока индикации положения БИП
- Бесшумная работа
- Долгий срок службы
- Поставляется в сборе с монтажным крепежом КМКУ (кроме модели -050) и переходником ПМКУ (кроме моделей -050, -080)
- Внимание! Если у крана и привода различаются посадочные размеры, то для соединения потребуется монтажный комплект и переходники (не входят в комплект поставки). Менеджеры подбирают их дополнительно при заказе
Технические характеристики:
| Параметр |
Значение |
| Тип крана |
L (переключающий) |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°С |
| Рабочее давление | 0,0...1,6 МПа |
| Диаметр условного прохода | 50...100 мм |
| Присоединение крана |
Фланцевое F2"...F4" |
| Стандарт присоединения крана к приводу |
ISO5211 |
| Модель пневмопривода | ППР1, ППР2 |
Модификации:
| Модель |
Ду, мм |
Kv, м³/ч |
Присоединение |
Посадочный размер крана, мм |
Вес, г |
| КПР-Т3Ф-050 FSP | 50 |
229 |
F2" | 14×14 |
11 450 |
| КПР-Т3Ф-065 FSP | 65 |
404 |
F2½" |
17×17 | 18 380 |
| КПР-Т3Ф-080 FSP | 80 |
573 |
F3" |
19×19 | 21 700 |
| КПР-Т3Ф-100 FSP | 100 |
936 |
F4" |
22×22 | 32 370 |
Расшифровка обозначения на примере крана КПР-Т3Ф-050 XYZ:
КПР-Т3Ф – модель крана.
050 – Ду, мм (диаметр условного отверстия).
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-Т3Ф
| Габаритные размеры |
 |
| Модель | DN | Размеры, мм |
|||||||||||||||||
| C |
D |
Е | Е1 | F | G |
K | h |
H |
L |
L1 |
4-M |
n-∅d | t |
S1 |
T1 |
S×S | |||
| КПР-Т3Ф-050 | 50 | 125 |
158 |
195 | 120 | 53 | 102 |
17,5 | 120 |
200 |
235 |
117,5 |
M8 |
4-18 |
17 |
70 (F07) |
– |
14×14 | |
| КПР-Т3Ф-065 | 65 | 144 |
178 |
220 | 135 | 62 | 119 |
22 | 185 |
275 |
262 |
131 |
M10 |
4-18 |
18 |
70 (F07) |
102 (F10) |
17×17 | |
| КПР-Т3Ф-080 | 80 | 160 |
191 |
240 | 140 | 70 | 135 |
26 | 212 | 305 |
285 |
142,5 |
M10 |
8-18 |
20 |
70 (F07) |
102 (F10) |
19×19 | |
| КПР-Т3Ф-100 | 100 | 178 |
213 | 265 | 220 | 82 | 144 |
22 | 230 |
340 |
320 |
160 |
M10 |
8-18 |
22 |
102 (F10) |
125 (F12) |
22×22 | |
Версия: 2023-10-17-ЛВС
Документация и схемы
Характеристики
Материал корпуса
Нержавеющая сталь AISI-304
Уплотнение
PTFE
Диапазон давления ∆P
0,5-16 бар
Давление
16 бар (1,6 МПа)
Материал диска
Нержавеющая сталь AISI 304
Температура
−10...+120°C
Тип присоединения
Межфланцевый
Тип привода
Пневмопривод
