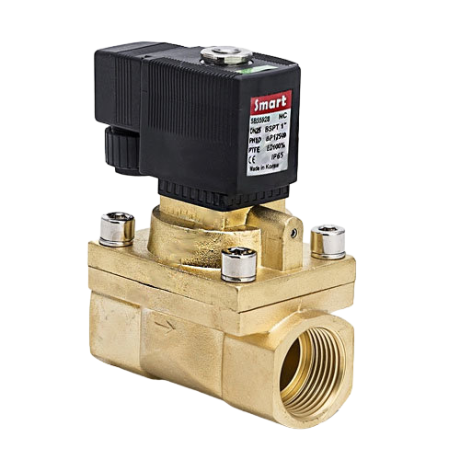

Клапан электромагнитный SMART SB5592

Нормально-закрытый «НЗ» клапан электромагнитный для высокого давления SMART, серии SB5592 в латунном корпусе с присоединительной резьбой RC 1/2" дюйма, используется в гидравлике и пневматике для управления движением среды в паропроводах, котельных в системах горячего водоснабжения и отопления. Применяются для таких сред как вода, пар, пароводяная смесь, воздуха, масло, спирты, этиленгликоль, растворители, нефтепродукты с вязкостью не более 20 сСТ. Уплотнительное кольцо на поршне клапана выполнено из материала PTFE, что позволяет применять клапан со средами температурный режим которых колеблется от -30 °С до +150 °С градусов.

Клапан электромагнитный для высокого давления SMART SB55926 DN15 mm, комплектуется соленоидными катушками серии «EN». На клапаны электромагнитные двухходовые 2/2, можно установить четыре вида катушек с напряжением: на переменный ток AC220V; AC24V; и постоянный ток DC24V; DC12, степень защиты IP65.

Клапан электромагнитный латунный для высокого давления SMART, «НЗ», серии SB5592 имеет пилотный принцип действия, из этого следует, что он работает в системах, где присутствует постоянное давление не менее 1 бар. Максимальное рабочее давление клапана PN 75 бар, перепад давления 1-50 бар. Для данного клапана можно использовать такое понятие как клапан электромагнитный непрямого действия.

Так как у данного клапана рабочее положение является нормально-закрытым, без напряжения на электромагнитной катушке он закрыт. Поршень клапана прижат к седлу усилием пружины 1 бар и давлением среды в над поршневом пространстве, которое поддерживается через перепускной канал в поршне и равно давлению на входе в клапан. Пилотный канал, находящийся на выходе из клапана закрыт подпружиненным плунжером и его диаметр больше диаметра перепускного канала в поршне. При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер поднимается и открывает пилотный канал. Происходит снижение давления в над поршневом пространстве. Из-за разницы давлений поршень поднимается вверх и клапан открывается. Электромагнитный клапан будет находится в открытом состоянии до снятия напряжения с электромагнитной катушки.

Клапаны латунные для пара высокого давления SMART, серии SB5592 однонаправленные и соответственно должны быть установлены по направлению движения среды. Для соблюдения этих условий на корпусе клапана имеется указатель в виде стрелки или надписи «IN» - вход или «OUT» - выход. Клапан монтируется на горизонтальный участок трубопровода, катушка клапана должна быть направленна вверх.
