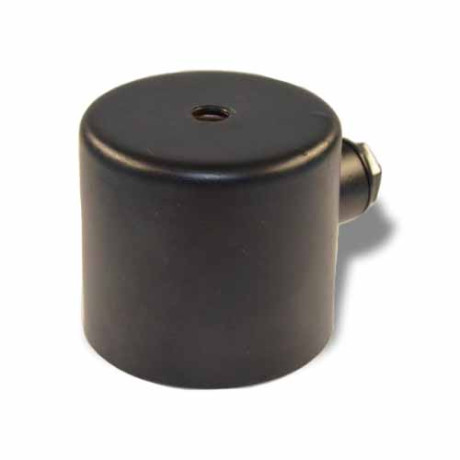

Катушка электромагнитная EK

Электромагнитная катушка предназначена для изменения положения «открыто» или «закрыто» главного исполнительного механизма (мембраны или поршня) электромагнитного клапана.

Соленоидная катушка имеет медную обмотку, защищенную композитным диэлектрическим составом, которая помещается в металлический или литой пластиковый корпус. В зависимости от условий эксплуатации, температуры окружающей среды до + 60°С, и температуры среды, которая протекает через клапан (пар, вода и др.), катушки имеют два исполнения: под пайку или с дин коннектером.

Из катушки под пайку, выведены два провода фаза/ноль для переменного тока (AC) или плюс и минус +/- для постоянного тока (DC). Катушки под пайку в основном используются для паровых клапанов.

Катушки с дин разъемом (DIN-43650A), имеют три контакта: центральный – заземление, правый и левый фаза/ноль или плюс/минус. Полярность значения не имеет, как для переменного, так и для постоянного тока.

Катушки для клапанов SMART всех серий имеют степень защиты IP65 (пылевлагонепроницаемые).

Электромагнитная катушка EK-1104 AC220V устанавливается на клапаны для пара, пилотного действия в латунном корпусе SMART SL5575 (НЗ), DN15, DN20, DN25, DN32, DN40, DN50. Катушка выполнена в металлическом корпусе, провода для подключения к источнику питания AC220V красного цвета.

Напряжение: переменный ток – AC220V; мощность: 28VA;

Габариты размеры: LxH: Ø68х55mm;

Диаметр штока - Ø23mm;

Допуск по напряжению: +/-10%;

Класс защиты: IP65.

Как опцию, для увеличения времени нахождения под напряжением электромагнитной катушки до 200 часов, и уменьшения ее энергопотребления и нагрева, можно использовать адаптер РТК-230.05.100 (регулятор тока катушки).
