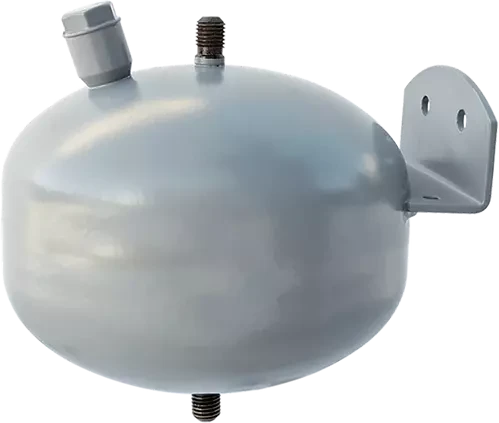

Водяной затвор
В избранное К сравнению
Описание
Характеристики
| Технические характеристики и размеры | |||
| Тип | ВЗ-1 | ВЗ-2 | ВЗ-3 |
| Объем, л | 0,65 | 1,25 | 1,27 |
| Номинальное давление регулируемой среды PN, МПа | 1,6 | ||
| Регулируемая среда | Насыщенный пар; Перегретый пар | ||
| Температура регулируемой среды, °С | до 220; до 350 | ||
| Высота H, мм | 280 | 490 | 175 |
| Диаметр D, мм | 70 | 160 | |
| Присоединительная резьба M, | M12x1,5 | ||
| Масса, кг | 2,2 | 3,5 | 3,5 |
| Эффективная площадь диафрагмы мембранного привода регулятора (для подбора), см2 | 34/82 | 34/82/284 | 34/82/284 |
* изготовление по специальному заказу
- При монтаже водяной затвор должен быть установлен выше мембранного привода регулятора.
- Перед запуском системы необходимо заполнить водяной затвор через специальное отверстие.
- Во время эксплуатации регулятора давления для пара необходимо поддерживать наличие воды в системе водяного затвора.
Устройство водяного затвора для УРРД-НО-РД для насыщенного и перегретого пара
1 – дроссель2 – штуцер для подключения к гидроприводу3 – корпус4 – коробка для залива воды5 – штуцер для подключения к трубопроводу
Монтаж и подключение
Схема подключения водяного затвора регулятора давления на пар
