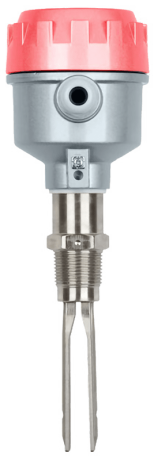

Вибрационный датчик уровня жидких сред INNOlevel серии Vibro-U
В избранное К сравнению
Описание
Вибрационный сигнализатор предельного уровня с INNOLevel серии Vibro-U используется для мониторинга уровня жидких сред. Датчик применяется для жидкостей с вязкостью ~ 1-10000 сСт
Принцип действия и область применения: Зонды датчика вибрируют под пьезоэлектрическим воздействием на определенной механической резонансной частоте. При покрытии зондов возникает затухание колебаний, которое электронно регистрируется и срабатывает соответствующий выход переключения.
Некоторые области применения:
- Пищевая промышленность (вода, растительное масло, солевые и спиртовые растворы)
- Химическая промышленность (химические реагенты, моющие средства)
- ЖКХ (вода, конденсат)
Технические характеристики:
| Параметр | Значение |
| Корпус | Алюминий, порошковое покрытие |
| Защита | IP65 |
| Материал вибрационного зонда и резьбовой части | Нержавеющая сталь SUS304 |
| Присоединение |
Резьбовое Rc1" |
| Общий вес | ±1,9 кг* |
| Соединительные клеммы | 0,14...2,5 мм² (AWG 26-14) |
| Кабельный ввод | M20x1,5, винтовое соединение кабеля |
| Задержка сигнала - Зонд свободен -> покрыт - Зонд покрыт -> свободен |
±1 сек ±1...2 сек |
| Измерительная частота | 355...365 Гц |
| Категория установки | III |
| Степень загрязнения | 2 |
| Напряжение питания | ~220 В 50...60 Гц +10% макс. 18 ВА =24 В +10% макс. 2 Вт |
| Выходной сигнал | Реле без потенциала DPDT макс. ~220 В, 5A макс. =30 В, 3A |
| Класс защиты | I |
| Температура окружающей среды (корпус) | −30...+60°C |
| Температура процесса | −30...+80°C −30...+150°C** |
| Свойства жидкой среды - Вязкость - Плотность | ~ 1-10000 сСт ≥0,7 г/см³ |
| Макс. давление в емкости | 20 бар |
| Относительная влажность | 0...100%, подходит для использования на открытом воздухе |
| Высота применения макс. | 2000 м |
* – Для короткой версии.
** − Опционально.
Модификации:
| Модель | Материал корпуса | Диапазон температур | Максимальное давление | Напряжение питания | Класс защиты | Соединение | Выходы | Удлинение |
| INNOLevel Vibro IL-VUA | Алюминий | −30...+80°C | 20 бар | ~220 В | IP65 | Резьба Rc1", нерж. сталь | 2 релейных выхода | 135 мм |
| INNOLevel Vibro IL-VUA-L300 | 300 мм | |||||||
| INNOLevel Vibro IL-VUA-L500 | 500 мм | |||||||
| INNOLevel Vibro IL-VUA-L1000 | 1000 мм | |||||||
| INNOLevel Vibro IL-VUA-L1500 | 1500 мм | |||||||
| INNOLevel Vibro IL-VUA-L2000 | 2000 мм | |||||||
| INNOLevelVibroIL-VUA-T | −30...+150°C | 135 мм | ||||||
| INNOLevel Vibro IL-VUD | −30...+80°C | ≅24 В | 135 мм | |||||
| INNOLevel Vibro IL-VUD-L300 | 300 мм | |||||||
| INNOLevel Vibro IL-VUD-L500 | 500 мм | |||||||
| INNOLevel Vibro IL-VUD-L1000 | 1000 мм | |||||||
| INNOLevel Vibro IL-VUD-L1500 | 1500 мм | |||||||
| INNOLevel Vibro IL-VUD-L2000 | 2000 мм | |||||||
| INNOLevelVibroIL-VUD-T | −30...+150°C | 135 мм |
| Монтаж |
 |
| Электрическое соединение |
 |
| Габаритные размеры |
|
 |
|
