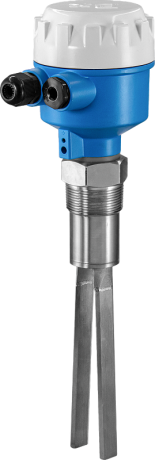

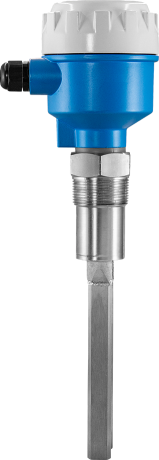

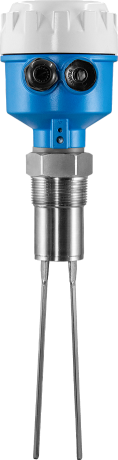

Вибрационный датчик уровня ARL-V512
В избранное К сравнению
Описание
Вибрационный датчик уровня ARL-V512 предназначен для контроля уровня не склонных к сильному налипанию жидкостей (плотностью не менее 0,7 г/см³) и сыпучих материалов (порошок и гранулы диаметром не более 10 мм, плотностью не менее 0,1 г/см³)
Особенности:
- Монтаж на емкости сверху или сбоку
- Возможность смены логики срабатывания реле на обратную
- Настраиваемая задержка срабатывания реле 0...60 с
- Высокая адаптивность: различные электрические параметры измеряемой среды не влияют на измерение
- Не требуется техническое обслуживание благодаря отсутствию подвижных частей механизма
- Для стабильной работы датчика уровень срабатывания должен устанавливаться в промежутке, указанном на чертеже
Принцип действия: Вибрационный датчик уровня размещается на емкости (сверху или сбоку) на требуемой для выполнения измерений высоте.
Зонды датчика вибрируют под пьезоэлектрическим воздействием на определенной механической резонансной частоте. При помещении зондов в среду возникает затухание колебаний, которое электронно регистрируется, и срабатывают два выходных реле.
Области применения:
- Производство строительных материалов (цемент, песок, сухие смеси)
- Пищевая промышленность (мука, соль, сахар, чай, кофе, крупы, орехи, корма для животных, вода, растительное масло, солевые и спиртовые растворы)
- Полимерная промышленность (полимерный гранулят и пр.)
- Химическая промышленность (минеральные удобрения, известь, химические реагенты, моющие средства)
- Агропромышленный комплекс (комбикорм, зерно, лузга)
- ЖКХ (вода, конденсат)

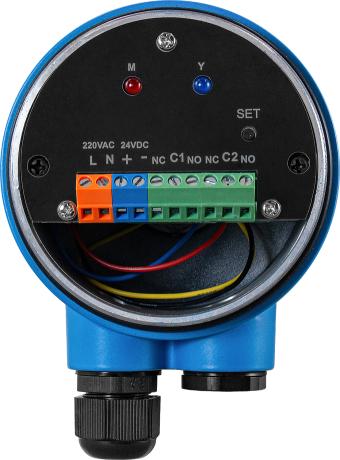

Для подключения питания =24 В используются блоки питания, например, БП67, БП97, DR
Технические характеристики:
| Параметр | Значение |
| Свойства рабочей среды - жидкости - порошок и гранулы | Вязкость 1...10000 сСт, плотность ≥ 0,7 г/см³ Диаметр ≤ 10 мм, плотность ≥ 0,1 г/см³ |
| Реле | 2 реле ~5 А, 250 В; =5 А, 28 В, переключающий контакт |
| Быстродействие | 0,6 с при покрытии средой 1...3 с при отсутствии среды |
| Питание | ~220 В, =24 В |
| Потребляемая мощность, не более | 5 Вт |
| Степень пылевлагозащиты | IP67 |
| Класс взрывозащиты | Exd IIC Т4 ~ T6 |
| Температура рабочей среды | −10...+80°C |
| Температура окружающей среды (корпус) | −20...+60°C |
| Давление рабочей среды, не более | 4 МПа |
| Присоединение | Резьбовое G1½" |
| Длина зонда | 210 мм |
| Присоединение кабеля | М20×1,5 |
| Материал корпуса прибора | Алюминий |
| Материал вибрационного зонда | Нержавеющая сталь |
| Габаритные размеры | 388×99×135 мм |
| Вес | 1360 г |
| Габаритные размеры |
 |
