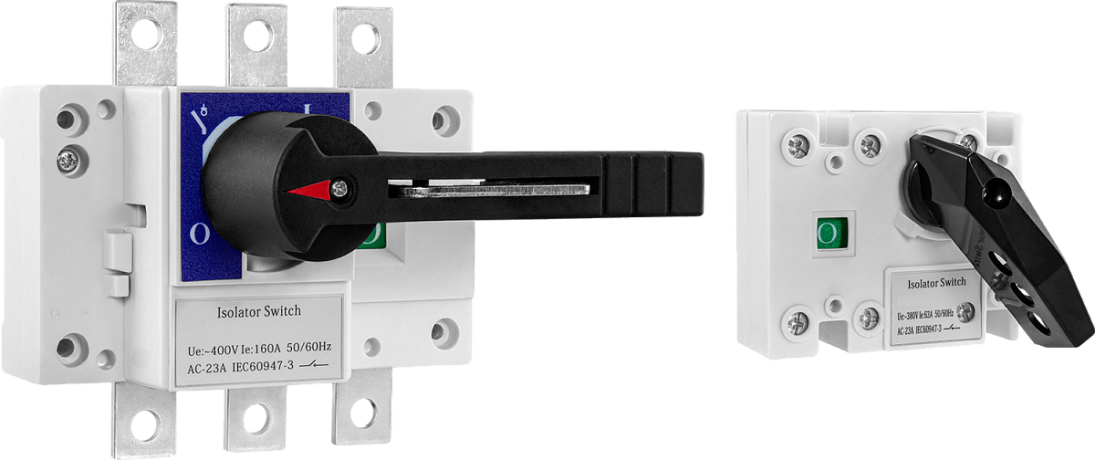

Трехполюсный выключатель-разъединитель (рубильник) ВР4
В избранное К сравнению
Описание
Трехполюсный выключатель-разъединитель (рубильник) ВР4 предназначен для коммутации электрических цепей переменного тока напряжением до 400 В
Особенности:
- Высокая электрическая и механическая стойкость
- Управление с помощью поворотной рукоятки
- Индикация текущего положения контактов
- Простая конструкция и легкость монтажа
Технические характеристики:
| Параметр | Значение |
|||
| ВР4-63 |
ВР4-100 | ВР4-160 | ||
| Количество полюсов | 3 |
|||
| Номинальный ток |
63 А |
100 А | 160 А | |
| Номинальное рабочее напряжение | 400 В |
|||
| Номинальная рабочая частота | 50 Гц |
|||
| Номинальное напряжение изоляции | 750 В | 800 В |
||
| Электрическая прочность изоляции | 3000 В |
|||
| Импульсное выдерживаемое напряжение | 6 кВ | 8 кВ | ||
| Категория | AC-21, 22, 23 | |||
| Номинальная наибольшая включающая способность | 1,7 кА | 12 кА | ||
| Номинальный кратковременно допустимый ток | 3 кА | 10 кА | ||
| Время переключения | 13,8 мс | |||
| Электрическая износостойкость | > 5000 циклов |
|||
| Механическая износостойкость | > 1000 циклов |
|||
| Размеры отверстия под блокировочный замок | 3 отв. ∅ 6 мм | - | 8×27 мм | |
| Условия эксплуатации | –5...40ºC, до 95%RH | |||
| Монтаж | на DIN-рейку | На стену | ||
| Габаритные размеры | 70×82×90 мм | - | 135×168×140 мм | |
| Вес | 284 г | - | 1109 г | |
| Габаритные размеры |
 |
| ВР4-63 |
 |
| ВР4-160 |
