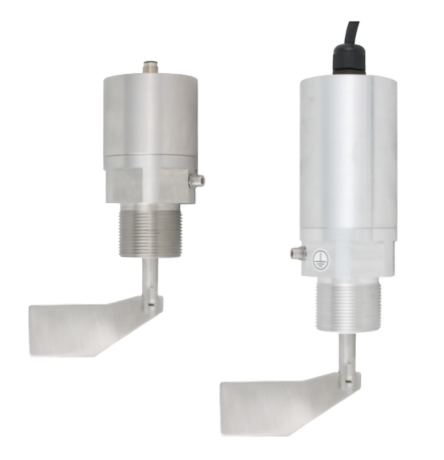

Ротационный датчик уровня INNOLevel серии PS
В избранное К сравнению
Описание
Сигнализатор INNOLevel серии PS представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня
Особенности:
- Давление до 10 Бар — контроль уровня в системах пневмотранспорта и в пневмокамерных насосах
- Опционально корпус из нержавеющей стали 1.4305
- Быстроразъемное электрическое соединение M12
- Высокая скорость вращения лопасти 15 об/мин обеспечивает быстрое срабатывание
- Работа в условиях сверхнизких температур до −50°С
Принцип действия: Измерительная лопасть приводится в действие шаговым двигателем. При контакте лопасти с материалом крутящий момент возрастает до полного останова двигателя, выходной сигнал переключается (регистрация уровня материала). При снижении уровня материала лопасть освобождается, двигатель возобновляет вращение, выходной сигнал возвращается в исходное состояние.
Технические характеристики:
| Параметр | Значение |
| Питание - Переменный ток - Постоянный ток | ~115...230В, макс 4 ВА =24 В, макс. 90мА |
| Электрическое соединение | Кабельный ввод с кабелем ПВХ 2 метра или разъем M12x1, 4pin* |
| Скорость вращения электродвигателя | 15 об/мин |
| Коммутационная способность реле | ~6 А, 250 В |
| Степень пылевлагозащиты - Версия с кабелем - Версия с разъемом M12x1 |
IP66 IP67 |
| Рабочая температура | −50...+80°С |
| Макс. рабочее давление | −0,5...10 бар |
| Мин. плотность продукта | >100 г/л |
| Допустимая мех. нагрузка | Макс. 300Н (при L = 100мм) на конце вала Макс. 100Н (при L = 365мм) на конце вала |
| Материал корпуса прибора |
Алюминий** |
| Материал лопастей | Нержавеющая сталь |
| Вес - Алюминиевый корпус - Корпус из нержавеющей стали | 1500 г 2500 г |
* – только для 24В
* – опционально нерж. сталь 1.4305
Модификации:
| Модель | Материал корпуса | Диапазон температур | Максимальное давление | Класс защиты | Вибростойкость | Лопасть | Скорость вращения | Присоединение | Удлинение | Кабель | Выход | Напряжение питания |
| IL-PS-AACA | Алюминий | −50...+80°C | 10 бар | IP66 | ≤29 g | 40×98 мм, нерж. сталь | 15 об/мин | резьбовое G1½", алюм. | 100 мм, нерж. сталь | Кабель 2 метра | 1 реле | =115...230 В |
| IL-PS-AACS | Нержавеющая сталь | |||||||||||
| IL-PS-ASCA | Алюминий | Складная двусторонняя 28×200 мм, нерж. сталь | 115 мм, нерж. сталь | |||||||||
| IL-PS-ASCS | Нержавеющая сталь | |||||||||||
| IL-PS-EACA | Алюминий | 40×98 мм, нерж. сталь | 100 мм, нерж. сталь | Оптрон | =24 В | |||||||
| IL-PS-EACS | Нержавеющая сталь | |||||||||||
| IL-PS-EAMA | Алюминий | Разъем M12 | ||||||||||
| IL-PS-EAMS | Нержавеющая сталь | |||||||||||
| IL-PS-ESCA | Алюминий | Складная двусторонняя 28×200 мм, нерж. сталь | 115 мм, нерж. сталь | Кабель 2 метра | ||||||||
| IL-PS-ESCS | Нержавеющая сталь | |||||||||||
| IL-PS-ESMA | Алюминий | Разъем M12 | ||||||||||
| IL-PS-ESMS | Нержавеющая сталь |
| Габаритные размеры |
 |
