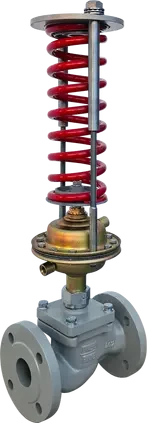

Регулятор давления «до себя» (УРРД-НЗ-РД) предназначен для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной до регулятора. Исполнение клапана «нормально закрытое». Клапан регулятора открывается при превышении заданной величины давления.

подробнее

Категории: Регуляторы УРРД® давления, перепада давления, расхода, перепуска и с пилотным управлением

Поделиться в соцсетях:

В наличии

Цена по запросу

Описание

Характеристики

Технические характеристики и размеры
Исполнение	Односедельное / Двухседельное Регулирующее / Запорное
Номинальный диаметр, DN, мм	15	20	25	32	40	50	65	80	100	125	150	200	250*	300*
Условная пропускная способность, Кvу, м³ /ч	0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0	1,6 2,5 4,0 6,3	1,0 1,6 2,0 2,5 3,2 4,0 6,3 8,0 10	4,0 6,3 10 16	10 16 20 25	12,5 16 25 32 40	25 40 50 63	25 40 63 80 100	63 100 160 250**	100 125 160 200 250	160 250 320 400**	250 320 400	500 800 1250	1000 1250 1600
Коэффициент начала кавитации, Z	0,6	0,6	0,6	0,55	0,55	0,5	0,5	0,45	0,4	0,35	0,3	0,2	0,1	0,1
Номинальное давление, РN, МПа	1,6; 2,5; 4,0*
Диапазон настройки регулятора, МПа	0,01-0,07 0,05-0,3 0,1-0,6 0,3-1,2
Относительная утечка в затворе	0,1% от Кvy 0% от Кvy (Класс герметичности – «А» по ГОСТ 9544-2015)*
Тип соединения	Фланцевое (тип 21 исполнение В по ГОСТ 33259-2015)
Регулируемая среда	Холодная и горячая вода; (воздух, жидкие и газообразные среды, нейтральные к материалам регулятора, нефть и нефтепродукты, масла, растворы кислот и щелочей)*
Температура регулируемой среды, °С	До 150
Высота, max, мм	610	630	630	665	680	690	710	730	780	965	1000	1200	1500	1950
Строительная длина, max, мм	130	150	160	180	200	230	290	310	350	400	480	600	730	850
Масса, max, кг	16	18	19	22	26	28	35	42	56	70	135	170	290	390

* изготовление по специальному заказу

** клапан двухседельного исполнения, чугун СЧ 25, PN 1,6 Мпа

Материалы деталей

Материалы основных деталей регуляторов
Корпус клапана	Чугун СЧ25 (GG25)	Сталь 25Л (GS-45)	Сталь 09Г2С* (9MnSi5)	Сталь 12Х18Н10Т* (Х10СrNiTi18-10)
РN 1,6 МПа	PN 1,6; 2,5; 4,0* МПа
Плунжер	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Мембрана	Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM)**
Уплотнение штока**	Этилен-пропиленовый каучук (EPDM), Фторкаучук (FPM)**
Уплотнение в затворе***	«Металл по металлу» / Металл-фторопласт (PTFE)

* изготовление по специальному заказу

** в зависимости от рабочей среды

*** в зависимости от герметичности

Устройство УРРД-НЗ-РД

1 – корпус2 – седло3 – плунжер4 – шток5 – сальниковый узел6 – привод мембранный7 – пружина8 – настроечная резьбовая втулка

Монтаж и подключение

Регуляторы DN 15-100 мм с температурой перемещаемой среды до 100°С устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз или вверх.

Регуляторы DN 125-300 мм или регуляторы с температурой перемещаемой среды свыше 100°С могут устанавливаться только на горизонтальном участке трубопровода, регулирующим блоком вниз.

Схемы подключения регулятора перепада давления
Схема подключения регулятора давления «до себя»

Рпр – давление потока среды на подающем трубопроводе теплосети

Роб – давление потока среды на подающем трубопроводе потребителя

Рекомендуемые схемы подключения регулятора давления "до себя"
В закрытой системе ГВС

При независимом присоединении системы отопления к тепловой сети

При зависимом присоединении системы отопления к тепловой сети
