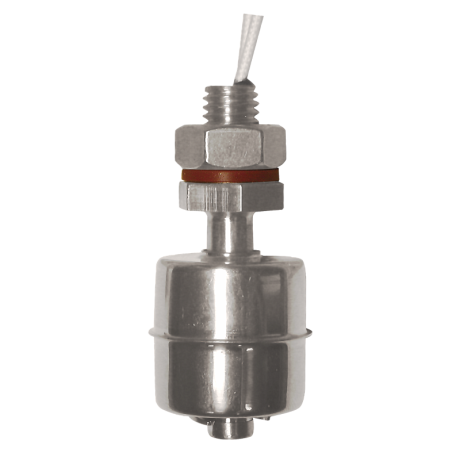

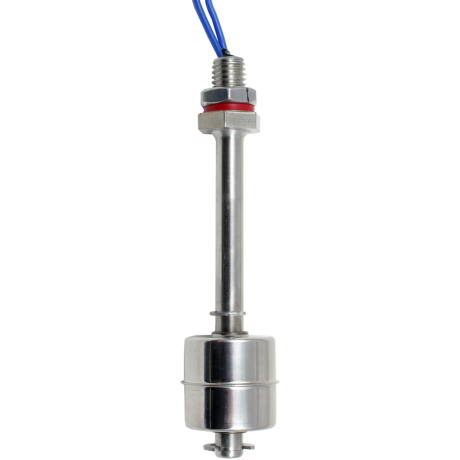

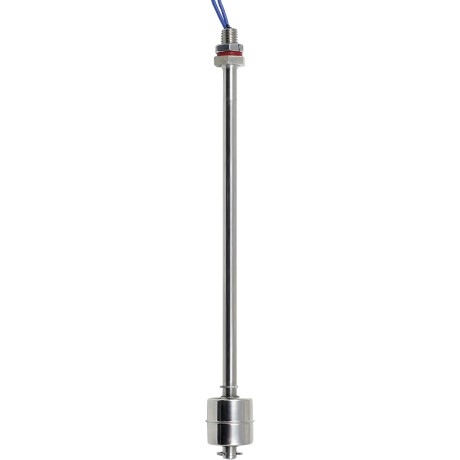

Поплавковый датчик уровня ПДУ-Н101
В избранное К сравнению
Описание
Поплавковые датчики уровня серии ПДУ-Н предназначены для контроля уровня жидкостей в резервуарах. Могут использоваться с жидкостями, неагрессивными к материалу датчиков (нержавеющей стали), в различных сферах промышленности, строительства, производства
Особенности:
- Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки поплавка на штоке (не во всех модификациях)
- Устойчивость к пене и пузырькам в жидкости
- Широкий температурный диапазон
- Устойчивость к агрессивным средам
- Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью
Технические характеристики:
| Параметр | ПДУ-Н101-45 |
ПДУ-Н101-100 |
ПДУ-Н101-200 |
| Рабочее положение | Вертикальное |
||
| Крепление | Вертикальное |
||
| Количество уровней | 1 |
||
| Материал корпуса | Нержавеющая сталь |
||
| Температура рабочей среды | −30...+110°С | ||
| Максимальное рабочее давление | 1 МПа | ||
| Максимальная коммутируемая мощность | 50 Вт | ||
| Максимальный коммутируемый ток | ≅0,5 А (при ≅24 В) |
||
| Максимальное коммутируемое напряжение | ≅220 В |
||
| Схема подключения | 2-проводная |
||
| Длина проводов | 330 мм, погрешность длины провода ±10% |
||
| Присоединение | М10 |
||
| Размеры поплавка | ∅ 28×26 мм |
||
| Размеры погружной части |
45×28 мм |
100×28 мм |
200×28 мм |
| Габаритные размеры |
∅ 28×61 мм |
∅ 28×115 мм |
∅ 28×214 мм |
| Вес |
40 г |
50 г |
64 г |
Модификации:
| Универсальный | НЗ |
НО |
| ПДУ-Н101-45 | ПДУ-Н101-45-НЗ | ПДУ-Н101-45-НО |
| ПДУ-Н101-100 | ПДУ-Н101-100-НЗ | ПДУ-Н101-100-НО |
| ПДУ-Н101-200 | ПДУ-Н101-200-НЗ | ПДУ-Н101-200-НО |
Универсальный – поплавок, в зависимости от способа его установки на штоке, может работать как НЗ (контакт датчика уровня размыкается при всплытии поплавка) или как НО (контакт датчика уровня замыкается при всплытии поплавка). Для смены логики работы необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
НЗ – поплавок работает как НЗ вне зависимости от способа его установки на штоке.
| Габаритные размеры |
 |
| ПДУ-Н101-45 L=61 мм I=45 мм H=37 мм |
 |
| ПДУ-Н101-100 |
 |
| ПДУ-Н101-200 |
