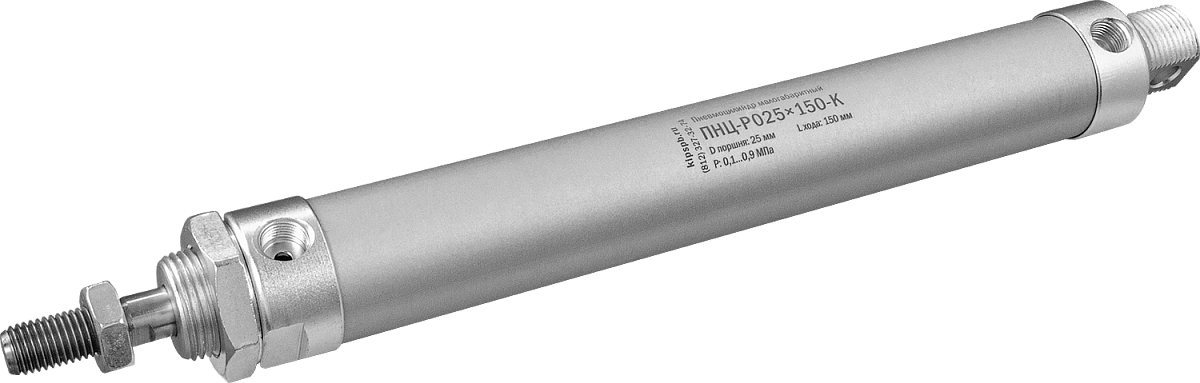

Пневмоцилиндр малогабаритный алюминиевый ПНЦ-Р
В избранное К сравнению
Описание
Пневмоцилиндр малогабаритный алюминиевый ПНЦ-Р предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение
Особенности:
- Возможна установка магнитного кольца на поршне для бесконтактного определения его положения с помощью герконовых датчиков
Технические характеристики:
| Параметр | Значение |
| Тип цилиндра |
Двустороннего действия |
| Рабочая среда |
Очищенный воздух (тонкость очистки 40 мкм) |
| Рабочее давление | 0,1…0,9 МПа |
| Максимальное допустимое давление |
1,35 МПа |
| Диаметр поршня |
16 мм, 20 мм, 25 мм, 32 мм, 40 мм |
| Присоединение |
M5, G⅛", G¼" |
| Скорость хода поршня |
50…800 мм/с |
| Длина хода штока |
10…500 мм |
| Рабочая температура |
−5…+70°C |
| Материал: – корпуса – поршня – штока – уплотнения |
Анодированный алюминий Анодированный алюминий Хромированная углеродистая сталь S45C NBR |
| Стандарт |
ISO 6432 |
| Габаритные размеры: – ПНЦ-Р016 – ПНЦ-Р020 – ПНЦ-P025 – ПНЦ-Р032 – ПНЦ-Р040 | 27×24×106 мм 33×29×131 мм 33×29×135 мм 37×32×141 мм 47×41×165 мм |
| Габаритные размеры |
 |
| Диаметр, мм | Размеры, мм |
|||||||||||||
| A |
A1 |
A2 |
B |
C |
D |
D1 |
E |
F |
G |
H |
I |
J |
K |
|
| 16 |
106 |
− | − | 36 |
56 |
14 |
− | 22 |
14 |
11 |
16 |
10 |
6 |
М6×1 |
| 20 |
131 |
122 |
110 |
40 |
70 |
21 |
12 |
28 |
12 |
16 |
20 |
12 |
6 |
М8×1,25 |
| 25 |
135 |
128 |
114 |
44 |
70 |
21 |
14 |
30 |
14 |
16 |
22 |
17 |
6 |
М10×1,25 |
| 32 |
141 |
128 |
114 |
44 |
70 |
27 |
14 |
30 |
14 |
16 |
22 |
17 |
6 |
М10×1,25 |
| 40 |
165 |
152 |
138 |
46 |
92 |
27 |
14 |
32 |
14 |
22 |
24 |
17 |
7 |
М12×1,25 |
| Диаметр, мм | Размеры, мм |
|||||||||||||
| L |
M |
O | br> | R |
R1 |
U |
V |
W |
X |
AR |
AX |
AY |
||
| 16 |
М16×1,5 |
12 |
12 |
6 |
12,5 |
− | 7 |
20 |
6 |
5 |
M5 |
6 |
27 |
24 |
| 20 |
М22×1,5 |
10 |
16 |
8 |
19 |
10 |
12 |
29 |
8 |
6 |
G⅛" |
7 |
33 |
29 |
| 25 |
М22×1,5 |
12 |
16 |
8 |
19 |
12 |
12 |
34 |
10 |
8 |
G⅛" |
7 |
33 |
29 |
| 32 |
М24×2 |
12 |
16 |
10 |
25 |
12 |
15 |
39,5 |
12 |
10 |
G⅛" |
8 |
37 |
32 |
| 40 |
М30×2 |
12 |
20 |
12 |
25 |
12 |
15 |
49 |
16 |
14 |
G¼" |
9 |
47 |
41 |
