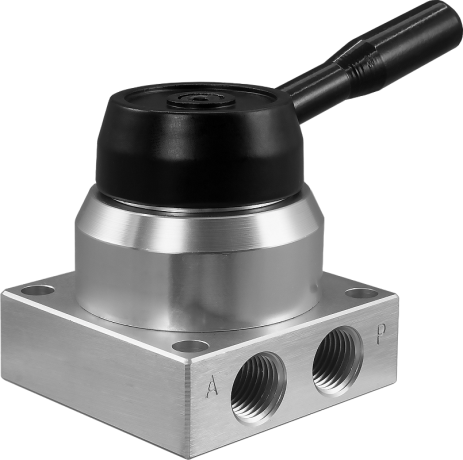

Пневморычаг (Пневмопереключатель механический) РП432.Т
Описание
Пневморычаг (пневмопереключатель механический) РП432.Т предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневморычаги относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.
Технические характеристики:
| Параметр | Значение |
| Тип распределителя |
4/3 (4-линейный, 3-позиционный) |
| Рабочая среда |
Очищенный воздух (тонкость очистки 25 мкм) |
| Присоединение |
G¼" |
| Рабочее давление | 0…0,8 МПа |
| Рабочая температура | 0…+60°C |
| Исполнение | С фиксацией |
| Габаритные размеры | 70×105×55 мм |
| Вес | 286 г |
| Пневматическая схема | Расшифровка обозначений |
 | P – порт питания; А – рабочий порт; В – рабочий порт; R – порт выхлопа; |
Описание прибора:
Для управления пневмоцилиндрами двустороннего действия используется пневморычаг РП432.Т, имеющий возможность коммутировать линии питания, потребителя и выхлопа. Такой пневморычаг обозначается как 4/3 (4-линейный, 3-позиционный). Это означает, что он имеет 4 канала ввода-вывода: вход (от источника воздуха), 2 выхода (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 3 возможных положения золотника.
В нейтральном положении N все порты перекрыты (см. чертеж). При переводе рукоятки в положение +45° порт питания Р соединяется с рабочим портом B, а рабочий порт А соединяется с портом выхлопа R. При переводе рукоятки в положение -45° порт питания Р переключается на рабочий порт A, а рабочий порт B соединяется с портом выхлопа R.
| Габаритные размеры |
 |
