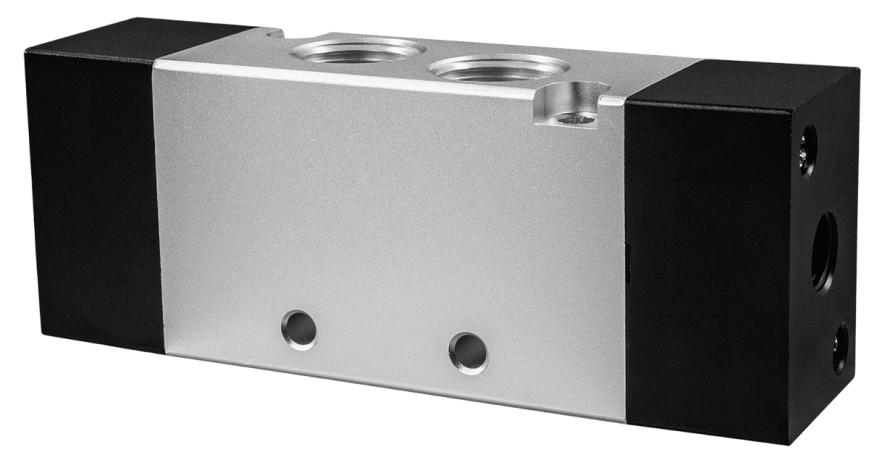

Пневмораспределитель с пневмоуправлением РПВ-52

Пневмораспределитель cерии РПВ-52 5-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем

Технические характеристики:

Модель	Присоединение рабочих портов	Присоединение портов выхлопа	Пневматическая схема	Габаритные размеры, мм
С одним управляющим клапаном (моностабильный)
РПВ-5211-18	G⅛"	G⅛"	P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа	27×70×16
РПВ-5221-14	G¼"	G⅛"		40×95×27
РПВ-5231-38	G⅜"	G¼"		40×98×27
РПВ-5241-12	G½"	G½"		50×126×34
С двумя управляющими клапанами (бистабильный)
РПВ-5212-18	G⅛"	G⅛"	P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа	27×84×18
РПВ-5222-14	G¼"	G⅛"		35×93×22
РПВ-5232-38	G⅜"	G¼"		40×116×27

Описание прибора: Для управления пневмоцилиндрами двустороннего действия применяют пневмо­распределители типа 5/2 (5­линейные, 2­позиционные), имеющие 5 каналов ввода-­вывода и 2 положения золотника. Моностабильный (рис. 1): в исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При подаче давления на вход управления, порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии давления золотник возвращается в исходное положение. Бистабильный (рис. 2): при подаче давления на первый вход управления воздух пода­ется через порт питания P на рабочий порт А, при этом рабочий порт В соединен с пор­том выхлопа S. При снятии давления золотник остается в том же положении. При подаче давления на второй вход управления порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии давления золотник оста­ется в том же положении.


Таблица соответствия аксессуаров:

Габаритные размеры (с односторонним управлением)

Габаритные размеры (с двусторонним управлением)
