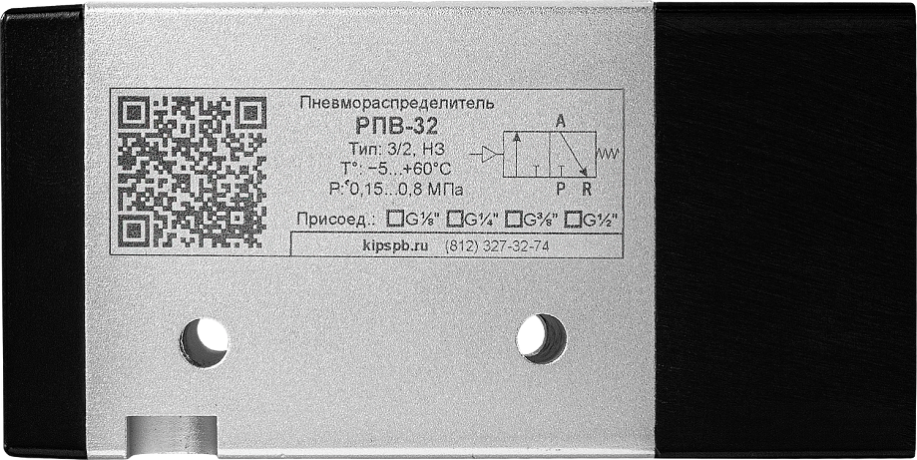

Пневмораспределитель с пневмоуправлением РПВ-32
В избранное К сравнению
Описание
Пневмораспределитель cерии РПВ-32 3-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
Технические характеристики:
| Параметр | Значение |
|||
| Тип распределителя | 3/2, с односторонним (пружинный возврат) пневматическим управлением |
|||
| Рабочая среда | Очищенный воздух (тонкость очистки 40 мкм) |
|||
| Проходное сечение | G⅛" | G¼" | G⅜" | G½" |
| Присоединение рабочих портов | ||||
| Присоединение портов выхлопа | ||||
| Присоединение управляющего сигнала | G⅛" |
|||
| Пропускная способность (при давлении 0,6 МПа) | 900 л/мин | 1350 л/мин | 2250 л/мин | 3200 л/мин |
| Рабочее давление | 0,15...0,8 МПа |
|||
| Максимальное давление | 1,2 МПа |
|||
| Температура эксплуатации | −5…+60°C |
|||
| Максимальная частота срабатывания | 5 Гц |
|||
| Наработка до отказа | 12 000 000 циклов |
|||
| Материал корпуса распределителя | Анодированный алюминий |
|||
| Материал уплотнения | NBR |
|||
| Габаритные размеры | 27×58×18 мм | 35×72,5×22 мм | 40×81×27 мм | 50×103,5×34 мм |
| Вес |
61 г |
118 г |
182 г |
376 г |
Модификации:
| Модель |
Присоединение рабочих портов |
Присоединение портов выхлопа |
Пневматическая схема |
| РПВ-3211-18 | G⅛" |  |
|
| РПВ-3221-14 | G¼" |
||
| РПВ-3231-38 | G⅜" |
||
| РПВ-3241-12 | G½" |
||
Описание прибора:
Для управления пневмоцилиндрами одностороннего действия применяют пневмо- распределители типа 3/2 (3-линейные, 2-позиционные), имеющие порт питания, рабочий порт и порт выхлопа.
В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При подаче питания на катушку порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается. При снятии питания золотник возвращается в исходное положение.
Таблица соответствия аксессуаров:
| Модель пневмораспределителя |
Модель плиты |
Модель постовой заглушки |
Модель торцевой заглушки |
| РПВ-3211-18 |
ПМ-5318 |
ЗП-5318 |
ЗТР-18 |
| РПВ-3221-14 |
ПМ-5314 |
ЗП-5314 |
ЗТР-14 |
| РПВ-3231-38 | ПМ-5338 | ЗП-5338 | ЗТР-38 |
| РПВ-3241-12 |
ПМ-5312 |
ЗП-5312 |
ЗТР-12 |
| Габаритные размеры |
 |
| Модель | Размеры, мм |
|||||||||||
| A | B | C | D | E | F | G1 | G2 | G3 | H | J | K |
|
| РПВ-3211-18 |
58 |
18 |
27 |
17,5 |
8 |
2 |
G⅛" |
G⅛" |
G⅛" |
8 |
25,5 |
19 |
| РПВ-3221-14 |
72,5 |
22 |
35 |
17,5 |
10 |
2,5 |
G¼" |
G¼" |
G⅛" |
15 |
28,5 |
30 |
| РПВ-3231-38 | 81 | 27 | 40 | 19 | 12 | 3,5 | G⅜" | G⅜" | G⅛" | 16 | 30,5 | 35 |
| РПВ-3241-12 |
103,5 |
34 |
50 |
27 |
15 |
3,5 |
G½" |
G½" |
G⅛" |
24 |
35 |
47,5 |
| Модель | Размеры, мм |
||||||||||
| L |
M |
N |
O | br> | Q |
R |
T |
∅V |
∅W |
||
| РПВ-3211-18 |
9 |
12 |
21 |
12 |
7 |
8 |
2 |
15 |
15,5 |
∅3 |
∅3 |
| РПВ-3221-14 |
9 |
12 |
25 |
14 |
8,5 |
10,5 |
0 |
17,5 |
22 |
∅3 |
∅4 |
| РПВ-3231-38 | 9 | 14 | 29,5 | 17,5 | 10 | 13 | 0 | 20,5 | 24 | ∅4 | ∅4 |
| РПВ-3241-12 |
9 |
14,5 |
48 |
20 |
13,5 |
16,5 |
0 |
27 |
34,5 |
∅4 |
∅4 |
