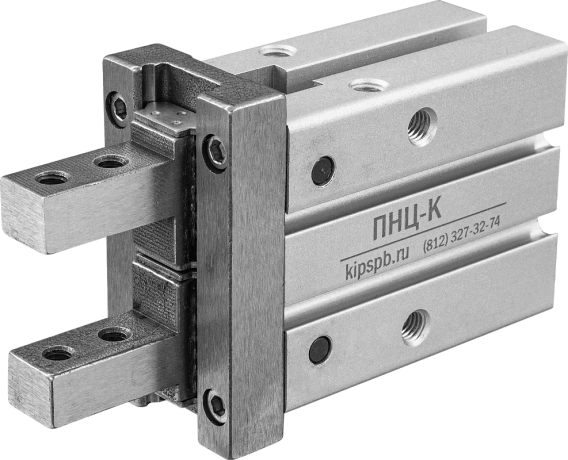

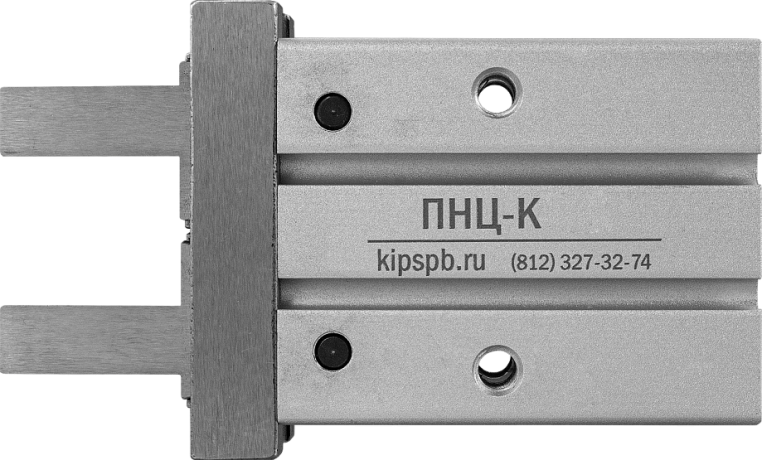

Пневматический захват двухпальцевый ПНЦ-К двустороннего действия
Технические характеристики:
| Параметр | Значение |
Рабочая среда
| Очищенный воздух (тонкость очистки 25 мкм) |
Рабочее давление (двустороннее действие)
|
0,3…0,7 МПа |
0,35…0,7 МПа | 0,25…0,7 МПа |
Диаметр поршня
|
6 мм |
10 мм |
16 мм |
20 мм |
25 мм |
32 мм |
40 мм |
Максимальная частота срабатывания
| 180 раз/мин
| 60 раз/мин
|
Рабочая температура
| −10…+60°C |
Присоединение
| M3×0,5 | M5×0,8 |
Модификации:
Модель
|
Диаметр поршня, мм
|
Удерживающее усилие
(наруж. захват), Н
|
Удерживающее усилие
(внутр. захват), Н |
Длина хода на раскрытие, мм |
Габаритные размеры, мм |
Вес, г |
| ПНЦ-К-006 |
6
|
3,3
|
6,1
|
4
|
20×10×53 |
26 |
| ПНЦ-К-010 |
10
|
11
|
17
|
4
|
29×16×57 |
53 |
| ПНЦ-К-016 |
16
|
34
|
45
|
6
|
38×24×67,3 |
119 |
| ПНЦ-К-020 |
20
|
42
|
66
|
10
|
50×28×85 |
226 |
| ПНЦ-К-025 |
25
|
65
|
404
|
14
|
63×33,6×102,7 |
н/д |
| ПНЦ-К-032 |
32
|
158
|
193
|
22
|
97,5×40×113 |
730 |
| ПНЦ-К-040 |
40
|
254
|
318
|
30
|
119×49×140 |
1322 |
| Габаритные размеры для ПНЦ-К-006 |
 |
| Габаритные размеры для ПНЦ-К-010 |
 |
| Габаритные размеры для ПНЦ-К-16...40 |
 |
Модель
| Размер, мм
|
A1
|
A2 |
B1 |
B2 |
C1 |
C2 |
D |
E1 |
E2 |
F |
H |
I |
J1 |
J2 |
| ПНЦ-К-016 |
7
|
22 |
24,4 |
15 |
15 |
12 |
42,5 |
67,3 |
6 |
38 |
14,5...22 |
5 |
24 |
3,5 |
| ПНЦ-К-020 |
9,5
|
32,5 |
29 |
18 |
21 |
14,5 |
52,5 |
85 |
9 |
50 |
16...26,2 |
8
|
30 |
6 |
| ПНЦ-К-025 | 11 | 40 | 30 | 22 |
25 |
19 |
63,6 |
102,7 |
11,5 |
63 |
19,3…33,3 |
10 |
36 |
8 |
| ПНЦ-К-032 | 12 | 46 | 40 | 26 |
30 |
24 |
67 |
113 |
12 |
97,5 |
26,4…45,4 |
12 |
46 |
7 |
| ПНЦ-К-040 |
15
|
56,5 |
49 |
32,5 |
37 |
29,5 |
83 |
140 |
13 |
119 |
29,7…58,5 |
14 |
56 |
8 |
Модель
| Размер, мм
|
K
|
M
|
Ø N1
|
Ø N2
|
O
| br> |
Q
|
R
|
|
T
|
U
|
V
|
W
|
X
|
| ПНЦ-К-016 |
М4х0,7
|
30 |
17 |
4,2 |
16,5 |
М3х0,5 |
4,5 |
7,5 |
М5х0,8 |
31 |
8 |
19 |
8 |
13,5 |
| ПНЦ-К-020 |
М5х0,8
|
35 |
21 |
4,2 |
19 |
М4х0,7 |
5,5 |
9,5 |
М5х0,8 |
42 |
10 |
23 |
10 |
15,5 |
| ПНЦ-К-025 | М6х1 | 36,5 | 26 | 4,2 |
22 |
М5х0,8 |
6 |
12 |
М5х0,8 |
52 |
10,7 |
23,5 |
12 |
20 |
| ПНЦ-К-032 | М6х1 | 47,5 | 34 | 4,2 |
26 |
М6х1 |
7,5 |
14,5 |
М5х0,8 |
60 |
11 |
31 |
15 |
24 |
| ПНЦ-К-040 |
М8х1,25
|
53 |
42 |
4,2 |
32,5 |
М8х1,25 |
9 |
17 |
М5х0,8 |
72 |
12 |
38 |
18 |
28 |
Модель
| Размер, мм
|
Ø Y
|
Y1 |
Y2 |
Z |
| ПНЦ-К-016 |
2,8
|
7 |
12 |
24 |
| ПНЦ-К-020 |
4
|
8 |
17 |
28 |
| ПНЦ-К-025 | 4 | 10 | 21,8 | 33,6 |
| ПНЦ-К-032 | 5 | 12,5 | 23 | 40 |
| ПНЦ-К-040 |
5
|
14 |
30 |
49 |
