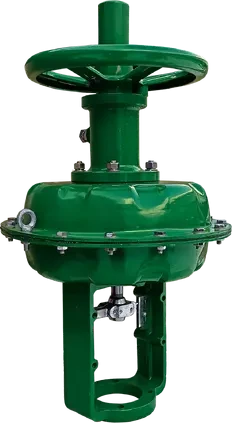

Пневматический мембранный исполнительный механизм (МИМ)

Пнев­ма­тичес­кие мем­бран­ные ис­полни­тель­ные ме­ханиз­мы (МИМ) пред­назна­чены для уп­равле­ния за­пор­ны­ми и ре­гули­ру­ющи­ми кла­пана­ми в со­от­ветс­твии с вход­ным пнев­ма­тичес­ким сиг­на­лом. При­меня­ют­ся в сис­те­мах ав­то­мати­чес­ко­го уп­равле­ния тех­но­логи­чес­ки­ми про­цес­са­ми ЖКХ, хи­мичес­кой, неф­те­хими­чес­кой и дру­гих от­раслей про­мыш­леннос­ти.

Ис­полне­ни­ем МИМ

НЗ - «нор­маль­но зак­ры­тый», при по­выше­нии дав­ле­ния в сис­те­ме, кла­пан под уп­равле­ни­ем МИМ от­кры­ва­ет­ся.
НО - «нор­маль­но от­кры­тый», при по­выше­нии дав­ле­ния в сис­те­ме, кла­пан под уп­равле­ни­ем МИМ зак­ры­ва­ет­ся

До­пол­ни­тель­ное на­вес­ное обо­рудо­вание

Мем­бран­ные ис­полни­тель­ные ме­ханиз­мы мо­гут ком­плек­то­вать­ся бло­ками руч­но­го уп­равле­ния и бло­ками ав­то­мати­зации (элек­троп­невмо­пози­ци­оне­ром или циф­ро­вым элек­троп­невмо­пози­ци­оне­ром).
По­зици­онер пред­назна­чен для уп­равле­ния по­дачей сжа­того воз­ду­ха к ис­полни­тель­но­му ус­трой­ству та­ким об­ра­зом, что­бы обес­пе­чить со­от­ветс­твие меж­ду ве­личи­ной элек­три­чес­ко­го то­ка на вхо­де по­зици­оне­ра и уг­лом от­кло­нения ры­чага об­ратной свя­зи, со­еди­нен­но­го с ис­полни­тель­ным ус­трой­ством. По­зици­онер при­меня­ет­ся для про­пор­ци­ональ­но­го уп­равле­ния пе­реме­щени­ем ис­полни­тель­ных ус­трой­ств как с ма­лым ли­ней­ным хо­дом, нап­ри­мер, кла­панов мем­бран­но­го ти­па, так и с вра­щатель­ным дви­жени­ем, нап­ри­мер, кра­новых зад­ви­жек тру­боп­ро­водов.

Характеристики

* из­го­тов­ле­ние по спе­ци­аль­но­му за­казу

Материалы деталей

* изготовление по специальному заказу

Устройство односедельного клапана с пневматическим МИМ

1 – корпус2 – седло3 – плунжер4 – сальниковый узел5 – шток6 – кронштейн пневмопривода7 – привод МИМ 8 – ручной дублер
