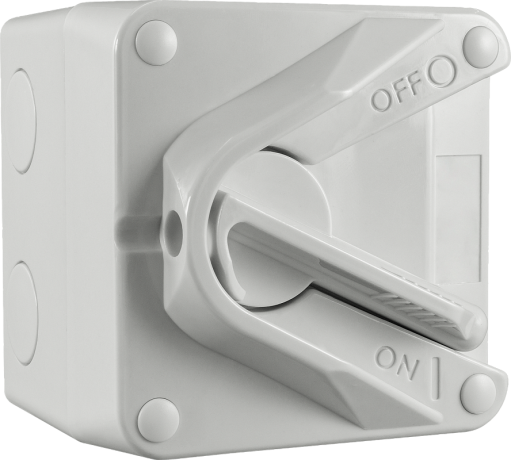

Кулачковый переключатель ПК-А650

Кулачковый переключатель ПК-А650 в защитном корпусе предназначен для коммутации электрических цепей переменного тока напряжением до 250 В.

Переключатели кулачковые ПК-А – это механические устройства для коммутации напряжения, используются в качестве:
– главных выключателей (рубильников);
– переключателей в цепях управления, сигнализации, измерительных цепях;
– групповых переключателей (для соединения резисторов, нагревательных элементов и т.д.);
– переключателей для управления приводами на основе одно- и трехфазных двигателей

Особенности:

• Пыле- и влагозащищенный корпус IP65 позволяет использовать переключатель на улице, в том числе в условиях осадков
• Преимущества кулачкового механизма:

– минимальное электрическое сопротивление замкнутого контакта;
– высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
– большой ресурс работы (количество переключений до отказа)

• Возможность установки замка или пломбы для блокировки включения
• Глубокие формованные ограждения защищают рычаг управления от физического воздействия или случайного переключения
• Клеммы защищены от касания
• Пластиковые части из негорючего самозатухающего пластика
• Монтаж на плоскость 4 винтами (не входят в комплект поставки)
• Заглушки на монтажные винты устанавливаются изнутри корпуса.
  Предотвращают соприкосновение проводов под напряжением с головками винтов и попадание воды через монтажные отверстия
• 3 отверстия ∅ 22 мм и 4 отверстия ∅ 27 мм с заглушками в корпусе для удобного выведения проводов

Рекомендуется не менее одного раза в 6 месяцев протягивать зажимные винты клемм.
Для защиты оборудования от сверхтоков входные линии переключателя должны быть защищены предохранителями или автоматическими выключателями

Технические характеристики:

Схема коммутации

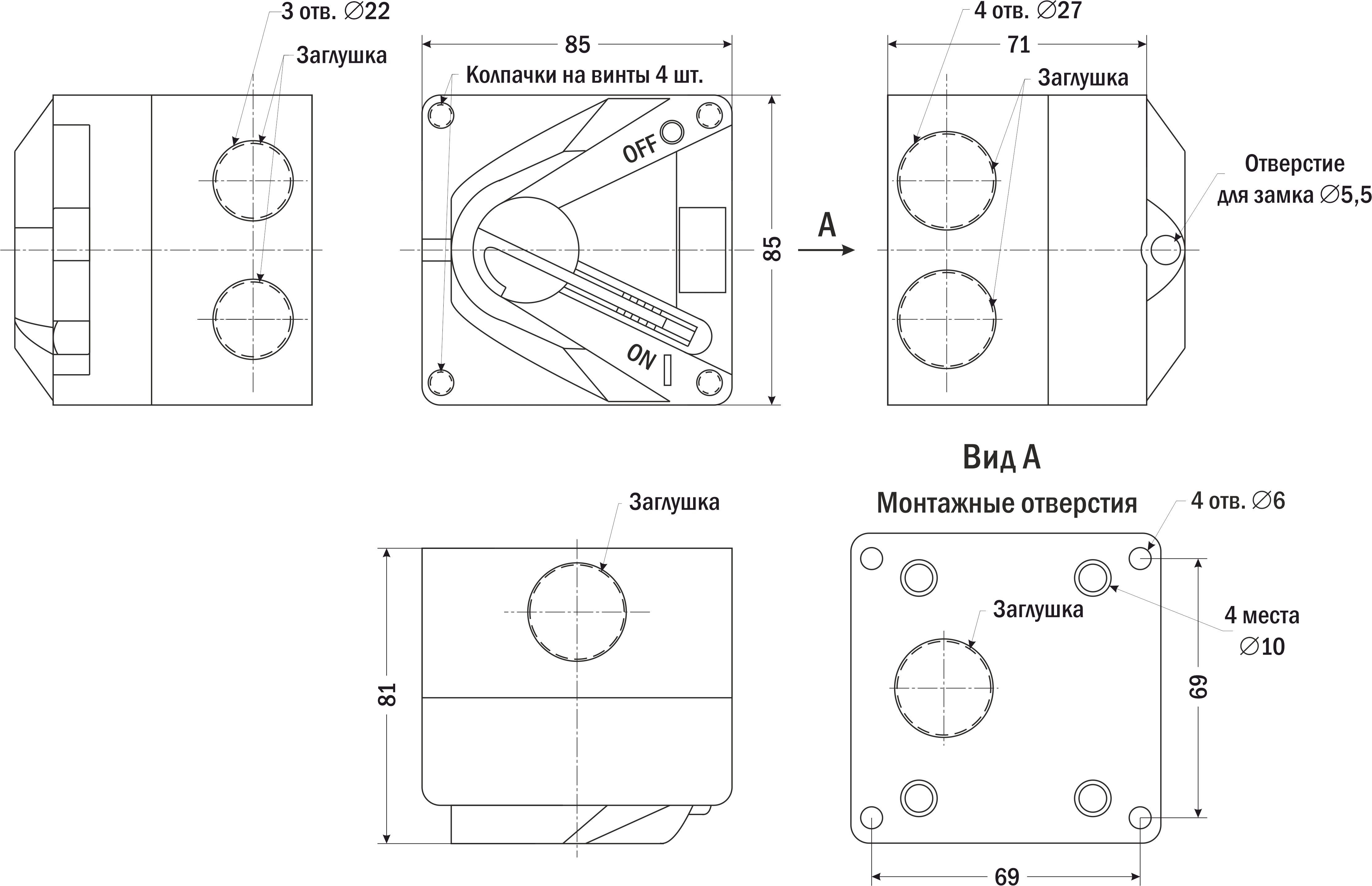

Габаритные размеры
