Описание

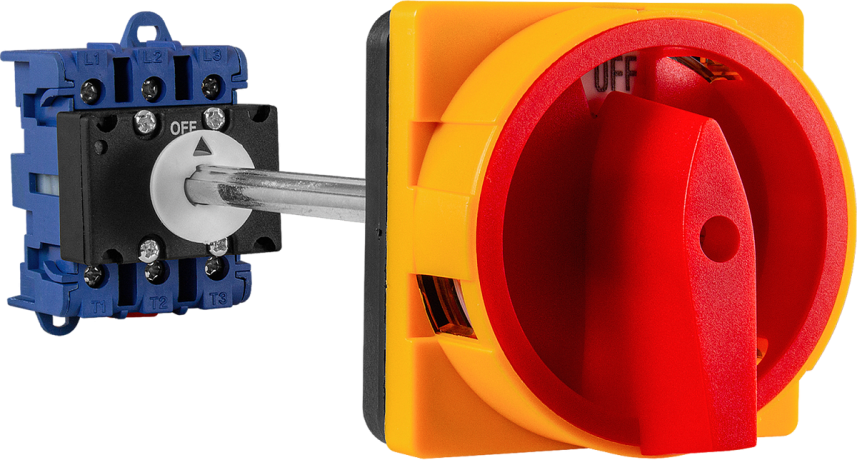

Кулачковый переключатель ПК-А40 предназначен для коммутации электрических цепей переменного тока напряжением до 440 В.

Переключатели кулачковые ПК-А – это механические устройства для коммутации напряжения, используются в качестве:
– главных выключателей (рубильников);
– переключателей в цепях управления, сигнализации, измерительных цепях;
– групповых переключателей (для соединения резисторов, нагревательных элементов и т.д.);
переключателей для управления приводами на основе одно- и трехфазных двигателей

Особенности:

Преимущества кулачкового механизма:

– минимальное электрическое сопротивление замкнутого контакта;
– высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
– обеспечение разных усилий при включении и выключении;
– большой ресурс работы (количество переключений до отказа)

Возможность установки замка или пломбы для блокировки включения
Положение выключателя ON блокирует открытие двери шкафа
Клеммы защищены от касания
Пластиковые части из негорючего самозатухающего пластика
Простой монтаж ручки на переднюю или боковую панель щита, а основания на DIN-рейку или плоскость
Подходят для шкафов глубиной 190...210 мм
Крепление рукоятки и передней панели к корпусу одним винтом обеспечивает их быстрый съем и быстрый монтаж

Рекомендуется не менее одного раза в 6 месяцев протягивать зажимные винты клемм.
Для защиты оборудования от сверхтоков входные линии переключателя должны быть защищены предохранителями или автоматическими выключателямиПараметры для различных категорий применения электрооборудования (AC-21, AC-22, AC-23, AC-3) см. в таблице тех. характеристик.

Технические характеристики:

Параметр	Значение
Параметр	ПК-А40-25	ПК-А40-32	ПК-А40-40	ПК-А40-63	ПК-А40-80	ПК-А40-100
Номинальный ток	25 А	32 А	40 А	63 А	80 А	100 А
Номинальное напряжение	240/440 В
Количество полюсов	3, 4
Номин. рабочий ток при АС-21, АС-22 240 В/440 В	25 А	32 А	40 А	63 А	80 А	100 А
Номин. рабочий ток при АС-23 240 В/440 В	15 А	22 А	30 А	43 А	57 А	70 А
Номин. мощность при AC-23 240 В	4 кВт	5,5 кВт	7,5 кВт	11 кВт	18,5 кВт	22 кВт
Номин. мощность при AC-23 440 В	7,5 кВт	11 кВт	15 кВт	22 кВт	30 кВт	37 кВт
Номин. рабочий ток при АС-3 240 В/440 В	11,7 А	15 А	22 А	36 А	43 А	57 А
Номин. мощность при AC-3 240 В	3 кВт	4 кВт	7,5 кВт	11 кВт	15 кВт	18,5 кВт
Номин. мощность при AC-3 440 В	5,5 кВт	7,5 кВт	11 кВт	18,5 кВт	22 кВт	30 кВт
Количество положений	2 (ON, OFF)
Мех. износостойкость	105 циклов
Электрическая износостойкость	3×104 циклов
Монтажное отверстие	∅ 11 мм
Диаметр отверстия под блокировочный замок	8 мм
Пылевлагозащита	IP20 (со стороны передней панели) IP00 (со стороны контактов)
Температура эксплуатации	−25…+40°C

Схемы коммутации

Модификации:

Модель	Ном. ток, А	Кол-во полюсов	Кол-во положений
ПК-А40-25-32	25	3	2
ПК-А40-25-42	25	4
ПК-А40-32-32	32	3
ПК-А40-32-42	32	4
ПК-А40-40-32	40	3
ПК-А40-40-42	40	4
ПК-А40-63-32	63	3
ПК-А40-63-42	63	4
ПК-А40-80-32	80	3
ПК-А40-80-42	80	4
ПК-А40-100-32	100	3
ПК-А40-100-42	100	4

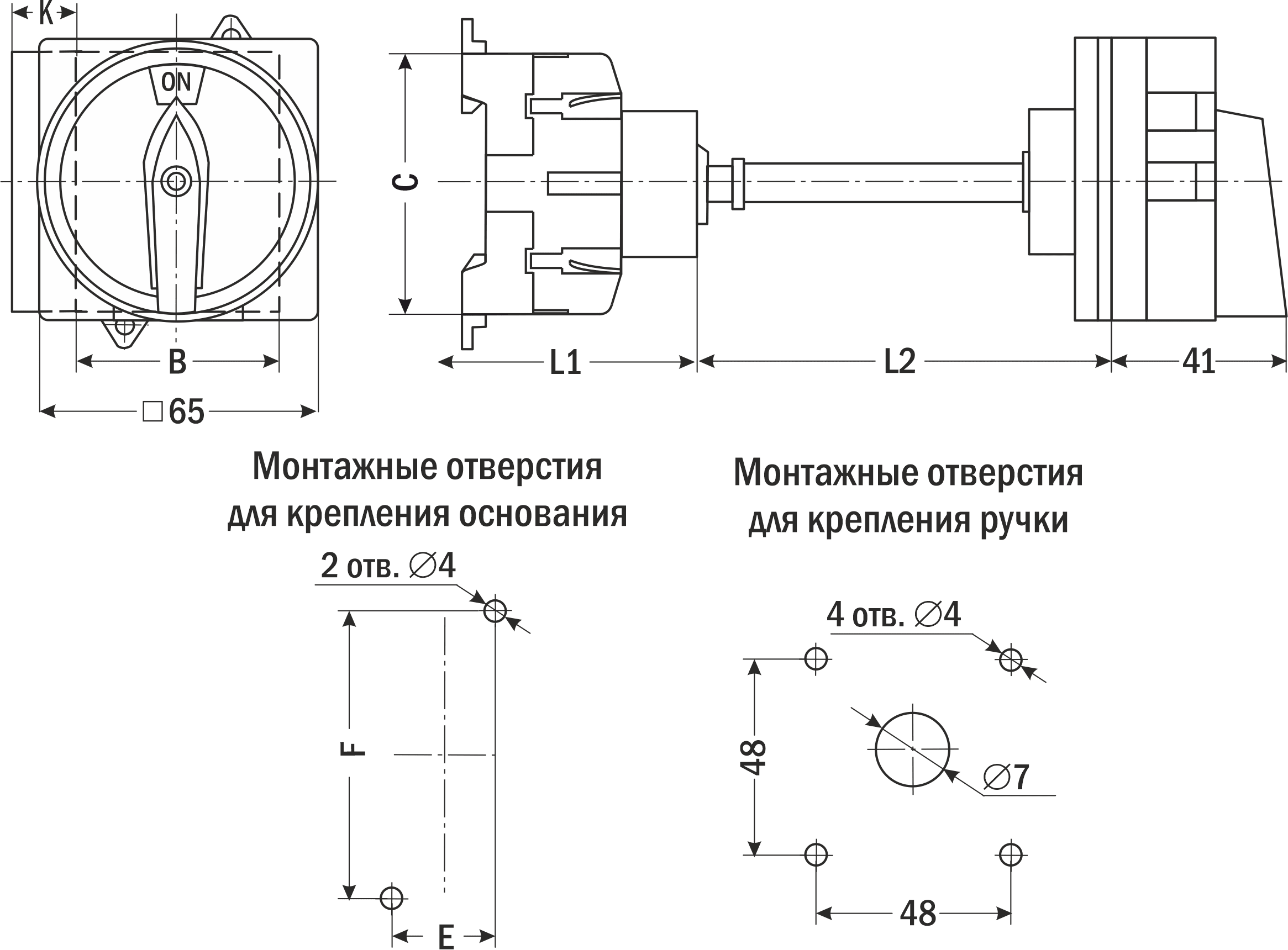

Габаритные размеры

Модели	Размеры, мм														Масса, г
	B	C		K		L1	L2		F	E	Глубина шкафа		Габаритные размеры
	B	3 п.	4 п.	3 п.	4 п.	L1	3 п.	4 п.	F	E	3 п.	4 п.	3 п.	4 п.	3 п.	4 п.
ПК-А40-25	43	56		0	13	50	160	140	60	22	210	190	65×65×251	65×67×231	266	233
ПК-А40-32	43	56		0	13	50	140		60	22	190		65×65×231	65×67×231	213	233
ПК-А40-40	51	67		0	16	62	135	140	70	24	197	202	67×65×238	67×74×243	286	324
ПК-А40-63	51	67		0	16	62	135	135	70	24	197	202	67×65×238	67×74×238	286	324
ПК-А40-40-42	51	67		-	16	60	-	145	70	24	-	205	-	67×67×246	-	367
ПК-А40-80	71	80		0	21	70	140		89	24	209		80×71×251	80×92×251	482	573
ПК-А40-100	71	80	85	0	21	70	135	140	90	24	203	210	80×71×244	80×92×251	535	664
